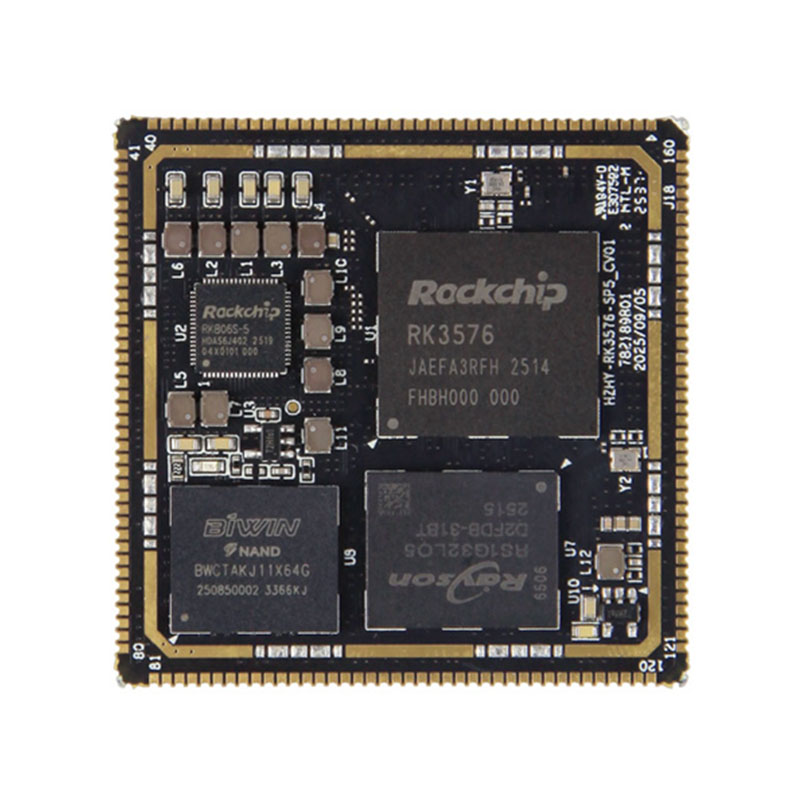

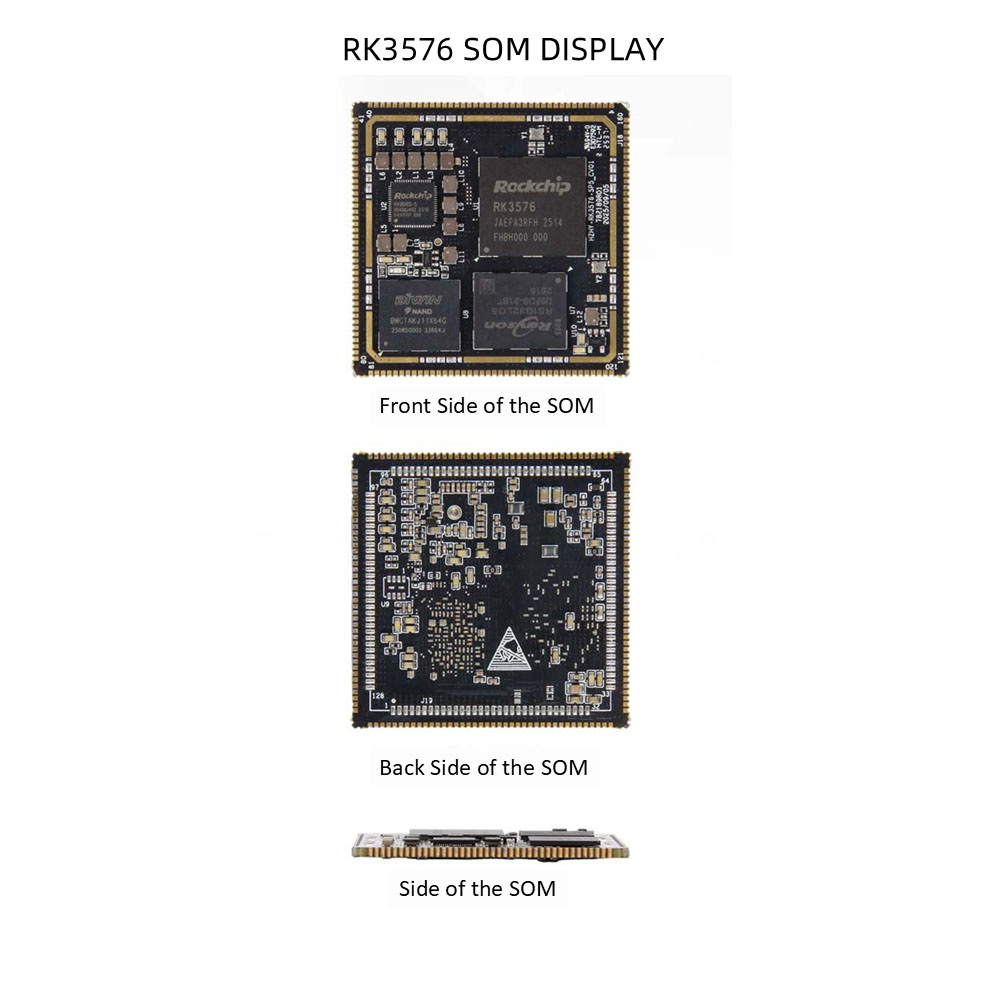

Rockchip RK3576 SOM

The Rockchip RK3576 System on Module (SOM) minangka solusi sing dipasang ing kelas industri kanthi kinerja dhuwur sing dirancang kanggo nguatake macem-macem piranti pinggiran cerdas. Dibangun ing teknologi prosesor canggih Rockchip, SOM sing kompak lan terintegrasi iki menehi daya komputasi sing luar biasa, kemampuan inferensi AI sing kuat, lan kinerja multimedia sing bisa dipercaya, dadi pilihan sing cocog kanggo otomatisasi industri, AIoT, lan sistem cerdas sing dipasang.

Kirim Pitakonan

Deskripsi Produk

Ing inti saka RK3576 SOM dumunung konfigurasi CPU octa-inti sing kuat, nampilake papat intine Cortex‑A72 sing mlaku ing 2.2GHz lan papat intine Cortex‑A53 ing 1.8GHz. Arsitektur heterogen sing gedhe.LITTLE iki mbisakake imbangan beban sing cerdas, njamin kinerja sing unggul kanggo multi-tasking sing kompleks nalika ngoptimalake efisiensi daya kanggo operasi lengkap-kritis kanggo lingkungan industri kanthi syarat energi sing ketat.

Dilengkapi NPU 6TOPS@INT8, RK3576 SOM unggul ing inferensi AI ing piranti. Ndhukung operasi presisi campuran kalebu INT4, INT8, lan FP16, lan kompatibel karo kerangka pembelajaran jero utama kayata TensorFlow lan PyTorch. Iki ngidini pangembang kanthi lancar nyebarake aplikasi AI kaya visi komputer, pangenalan wicara, lan analitik pinggiran tanpa ngandelake komputasi awan, nyuda latensi lan nambah privasi data.

GPU Mali‑G52 MC3 terintegrasi nambah kemampuan multimedia lan grafis SOM. Ndhukung standar industri kaya OpenGL ES 3.2 lan Vulkan 1.2, mbisakake rendering 3D sing lancar, pangolahan video definisi tinggi, lan visualisasi UI sing canggih-sampurna kanggo aplikasi kayata HMI industri, papan tandha digital, lan sistem pengawasan cerdas.

Minangka solusi kelas industri, RK3576 SOM dirancang kanggo nyukupi panjaluk lingkungan industri sing ketat, njamin operasi sing stabil sanajan ing kahanan sing angel. Kita nawakake layanan kustomisasi OEM lan ODM fleksibel sing cocog karo syarat proyek tartamtu, kalebu konfigurasi antarmuka khusus, opsi memori, lan optimalisasi piranti lunak. Apa sampeyan butuh papan inti RK3576 standar utawa papan sing dipasang kanthi lengkap, solusi kita nyepetake siklus pangembangan produk lan nyuda wektu menyang pasar.

Pilih Rockchip RK3576 SOM kanggo platform sing bisa dipercaya, kinerja dhuwur sing nggabungake daya tahan kelas industri, komputasi AI sing kuat, lan kustomisasi serbaguna-mbuka kunci kemungkinan anyar kanggo aplikasi pinggiran cerdas sampeyan.

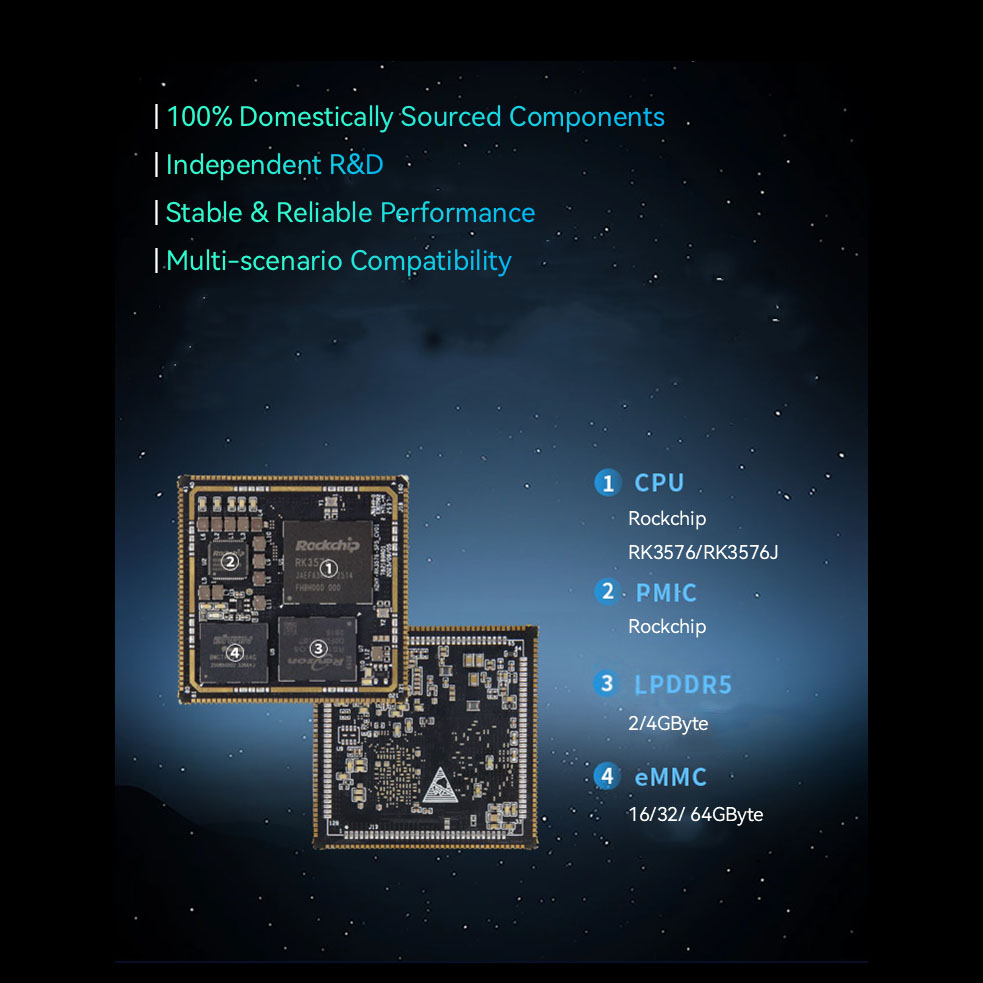

Spesifikasi Hardware RK3576 SOM

● CPU: Kotak-inti Cortex-A72 prosesor + Kotak-inti Cortex-A53 prosesor

● Kacepetan Jam: 2.2GHz

● Memori: 2/4GB LPDDR5 (Kapasitas beda-beda gumantung saka versi sing dituku)

● EMMC: 32/64GB eMMC (Kapasitas beda-beda gumantung saka versi sing dituku)

● Pangolahan Multimedia: Ndhukung dekoder 4K@120fps H.265, VP9, AVS2, lan AV1; ndhukung 4K@60fps H.264 decoder; ndhukung encoder 4K@60fps H.264 lan H.265, encoder/decoder JPEG berkualitas tinggi

● Prosesor Grafis: ARM Mali-G52-MC3

● NPU: NPU independen sing dibangun, 6 TOPS daya komputasi @INT8

● Ukuran: 45mm x 45mm

● Antarmuka: Antarmuka cap-bolongan, 288 pin

● Suhu: -40°C~+85°C / 0°C~+70°C

● Tegangan operasi: 5V

● Sistem Operasi: Linux, Ubuntu

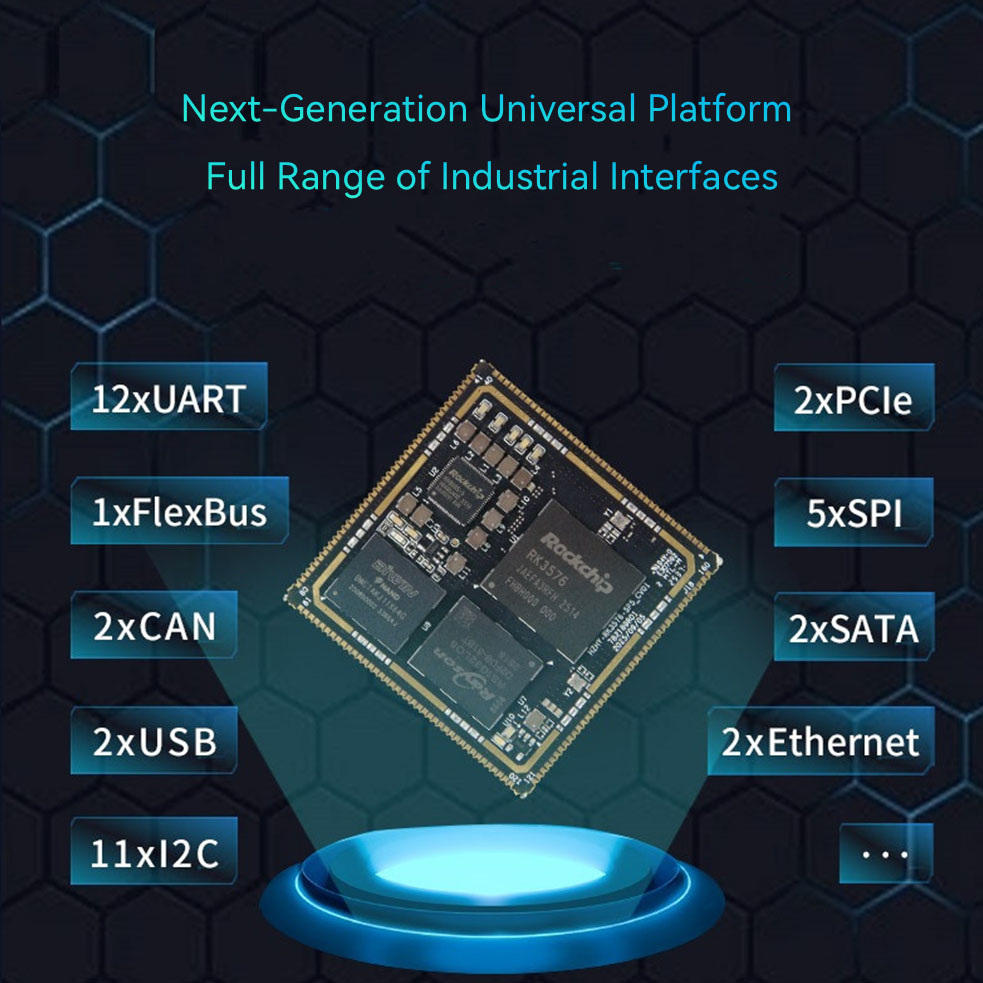

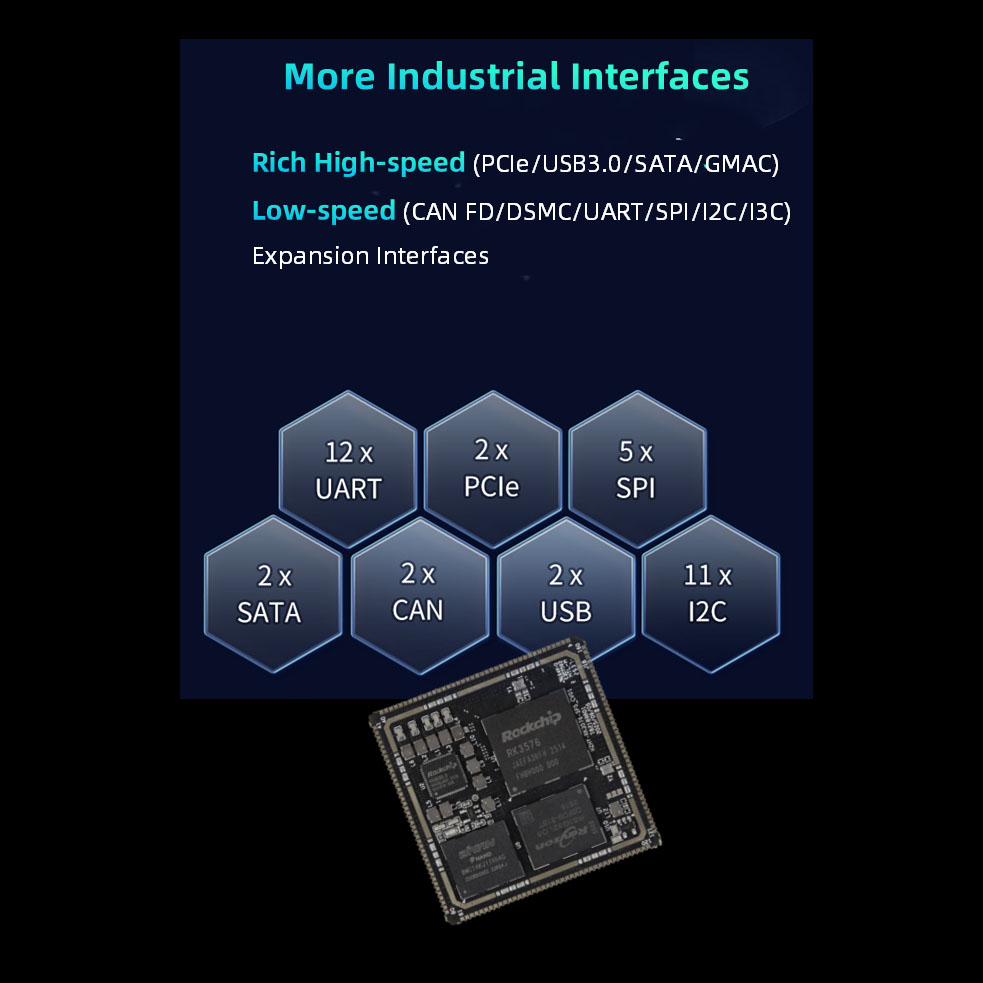

RK3576 SOM Parameter Fungsional

● SDMMC (≤2 saluran): Ndhukung protokol SDI03.0 lan protokol MMCV4.51. 4-kabel data bus jembaré; ndhukung mode SDR104, karo kacepetan maksimum 200MHz. Wigati: Mung SDMMC0 ndhukung System Boot, lan defaulted kanggo fungsi kertu SD;

ndhukung upgrade perangkat kukuh liwat kertu SD nalika EMMC / UFS kosong, lan uga ndhukung upgrade perangkat kukuh saka EMMC / UFS liwat kertu SD sawise EMMC / UFS boot; SDMMC0 configures VCCIO_SD_S0 kanggo 1.8V utawa 3.3V output miturut peripheral lan mode operasi nyata; SDMMC1 punika 3.3V; sawetara sumber pin sing multiplexed.

● SARADC (≤7 saluran): resolusi SARADC 12-bit, kacepetan 1MS / s, sawetara voltase input 0 ~ 1.8V; Cathetan: SARADC_VINO_BOOT darmabakti kanggo nyetel urutan boot SYSTEMBOOT lan ora bisa digunakake kanggo fungsi liyane; SARADC_VIN1 defaulted minangka port sampling input nilai tombol, lan multiplexed minangka tombol mode Recovery (ora bisa diowahi);

SARADC_VIN2 punika ID hardware Papan, ora digawa metu; SARADC_VIN3 wis multiplexed kanggo deteksi audio;

SARADC_VIN4~7 bisa digunakake langsung.

● USB (≤2 saluran): Wigati: USB2_OTG0 minangka standar port kobong perangkat kukuh kanggo RK3576, mangga manawa kanggo cadangan antarmuka iki ing aplikasi; USB3 lan USB2.0 OTG mung bisa dienggo minangka Piranti utawa HOST bebarengan; sinyal SS (5Gbps) saka USB3 OTG0 wis multiplexed karo DP1.4; sinyal SS (5Gbps) USB3 OTG1 wis multiplexed karo PCIE1 utawa SATA1, lan fungsi USB ora bisa digunakake nalika disetel kanggo PCIE utawa fungsi SATA;

● SATA (≤2 saluran): Ndhukung fungsi SATA PM, saben port bisa ndhukung 5 piranti; ndhukung SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; ndhukung eSATA.

Cathetan: SATA0 lan PCIe0 pengontrol sing multiplexed; SATA1 lan PCIe1 utawa USB3_OTG1 pengontrol sing multiplexed;

● PCIe (≤2 saluran): 2 PCIe 2.1 pengontrol, loro mung ndhukung mode RC;

Cathetan: Pengontrol PCIe0 lan SATA0 digandakake; PCIe1 lan SATA1 utawa USB3_OTG1 pengontrol sing multiplexed;

● MIPI DPHY CSI RX (≤2 saluran): 2 port MIPI DPHY CSI RX, ndhukung mode MIPI-CSI 2/4-lane;

Cathetan: Pisah menyang mode 2-jalur + 2-jalur saiki ora didhukung; maksimal 2 kamera bisa disambungake;

● MIPI DCPHY CSI RX (≤1 saluran): 1 MIPI DCPHY CSI RX port, ndhukung 1/2/4-lane MIPI-DPHY mode utawa 0/1/2 Trio MIPI-CPHY mode;

● Cathetan: Pamisahan menyang mode 2-jalur + 2-jalur ora didhukung; TX lan RX saka MIPI DCPHY Combo PHY mung bisa diatur bebarengan minangka DPHY TX lan DPHY RX mode, utawa bebarengan minangka CPHY TX lan CPHY RX mode. CIF (≤1 saluran): 1 saluran maksimum 16-dicokot DVP antarmuka, ndhukung 8/10/12/16-dicokot;

Wigati: antarmuka 3.3V, sawetara sumber pin sing dienggo bareng;

● HDMI TX (≤1 saluran): Ndhukung nganti HDMI 2.1, dhukungan maksimum kanggo 4K@120Hz, ndhukung mode HDMI FRL lan kompatibel karo mode HDMI TMDS;

Cathetan: Dibagi karo pengontrol eDP;

● eDP (≤1 saluran): Ndhukung nganti eDP 3.1, dhukungan maksimum kanggo 4K@60Hz, ndhukung 1/2/4 mode Lane, ora ndhukung Swap; Cathetan: Dibagi karo pengontrol eDP;

● MIPI DCPHYCSI TX (≤1 saluran): 1 MIPI DCPHYCSI RX port, ndhukung 1/2/3/4 Lanes mode MIPI-DPHY utawa 0/1/2 Trio MIPI-CPHY mode;

● Wigati: Ora ndhukung pamisah menyang mode 2Lane+2Lane; MIPI DCPHY Combo PHY TX lan RX mung bisa dikonfigurasi bebarengan minangka DPHY TX, mode DPHY RX, utawa bebarengan minangka CPHY TX, mode CPHY RX.

● DP (≤1 saluran): Ndhukung nganti eDP 3.1, dhukungan maksimal kanggo 4K @ 120Hz, ndhukung mode Lane 1/2/4, ndhukung Swap;

Cathetan: Dibagi karo sinyal SS USB3 OTG0;

● LCD (≤1 saluran): Ndhukung mode RGB 24-bit, resolusi maksimum 1920x1080@60Hz; ndhukung mode 16-bit BT1120, resolusi maksimum 1920x1080@60Hz; ndhukung mode 8-bit BT656, resolusi maksimum 720x576@60Hz; Cathetan: Sawetara sumber daya pin dienggo bareng.

● EBC (≤1 saluran): Ndhukung output 8-bit/16-bit, maksimum 32 tingkat grayscale, resolusi maksimum 2560x1920@85Hz;

Cathetan: Sawetara sumber daya pin dienggo bareng.

● Audio (≤9 saluran): 5 kelompok SAI, ndhukung mode master-slave, 8 kanggo 32-bit jembaré, lan sampling tarif nganti 48kHz; 2 kelompok PDM, mode master, ndhukung kemampuan input 8 saluran, jembaré 16 nganti 32-bit, lan tingkat sampling nganti 192kHz; 2 klompok SPDIFTX; 1 klompok DSM PWMAudio;

Cathetan: Sekawan modul ASRC (Asynchronous Sample Rate Converter) kasedhiya kanggo konversi tingkat sampel data audio; Antarmuka 1.8V / 3.3V, sawetara sumber pin dituduhake;

● Ethernet (≤2 saluran): Ndhukung 2 antarmuka RGMII kanthi tingkat transmisi data 10/100/1000Mbps.

Wigati: 3.3V RGMII / antarmuka RMII, sawetara sumber pin dienggo bareng.

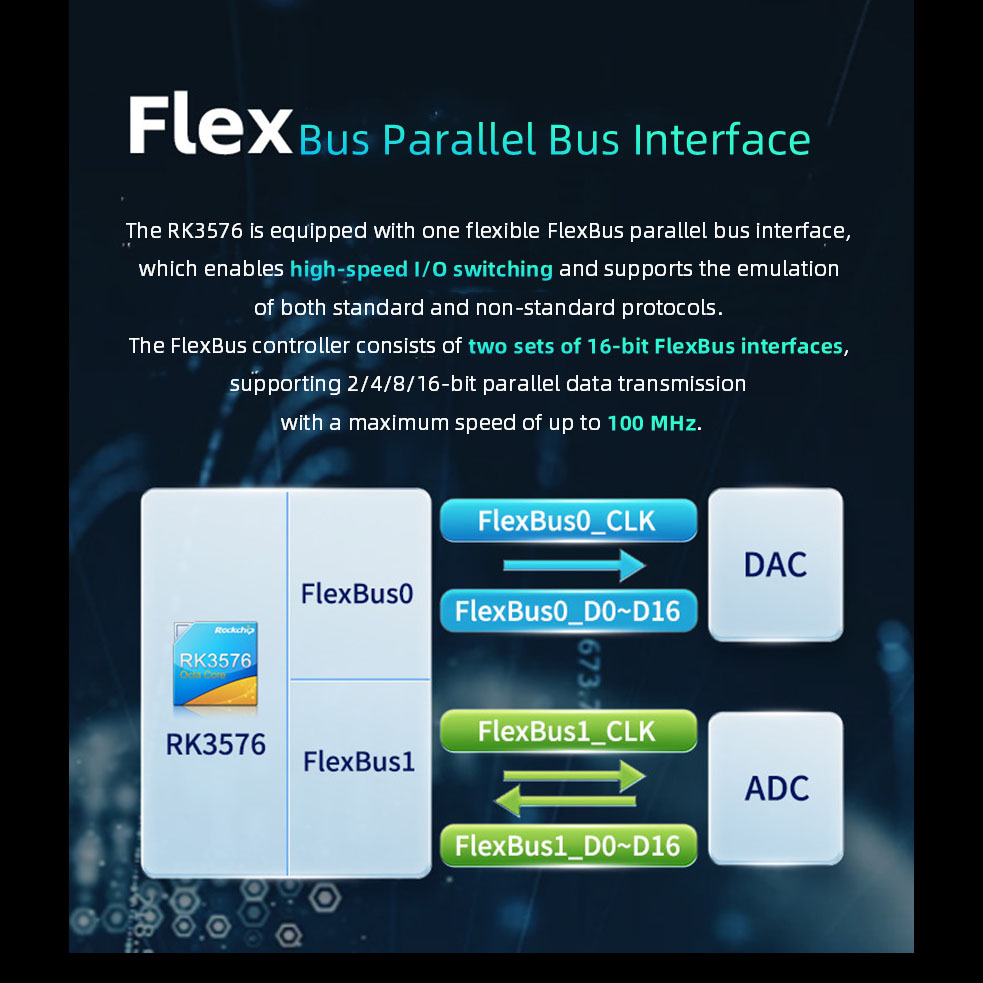

● FlexBus (≤1 saluran): Ndhukung siji antarmuka bis paralel fleksibel - antarmuka FlexBus, kang bisa entuk kacepetan dhuwur I / O ngoper, lan bisa niru sawetara protokol standar utawa protokol ora duwe aturan baku. Skenario aplikasi khas yaiku kombinasi ADC 16-bit lan DAC 16-bit.

Cathetan: Antarmuka 3.3V, sawetara sumber pin dituduhake.

● DSMC (≤1 saluran): Double Data Rate Serial Interface. Utamane digunakake ing komunikasi piranti PSRAM utawa komunikasi periferal LocalBus (kayata FPGA). Cathetan: Antarmuka 3.3V, sawetara sumber pin dituduhake.

● UART (≤12 saluran): Baud rate sing didhukung maksimal yaiku 8Mbps.

Cathetan: antarmuka 1.8V / 3.3V, sawetara sumber daya pin dituduhake.

● I³C (≤2 saluran): Ndhukung mode alamat 7-bit lan 10-bit, kanthi kacepetan maksimal nganti 12,5 Mbit/s, kompatibel karo bus I²C, kanthi kecepatan maksimal nganti 400 Kbit/s. Cathetan: antarmuka 1.8V / 3.3V, sawetara sumber daya pin dituduhake.

● I²C (≤11 saluran): Ndhukung mode alamat 7-bit lan 10-bit, kanthi kacepetan maksimal nganti 400 Kbit/s.

Cathetan: antarmuka 1.8V / 3.3V, sawetara sumber daya pin dituduhake. SPI (≤5 saluran): Mode master/slave sing bisa dikonfigurasi. Cathetan: antarmuka 1.8V / 3.3V, sawetara sumber daya pin dituduhake.

● CAN (≤2 saluran): Ndhukung CAN-FD; ndhukung 1Mbps.

Cathetan: antarmuka 1.8V / 3.3V, sawetara sumber daya pin dituduhake.

● PWM (≤3 saluran): 3 pengontrol PWM independen, ndhukung nganti 16 saluran PWM, 32-bit timer/counter.

Cathetan: antarmuka 1.8V / 3.3V, sawetara sumber daya pin dituduhake.

Cathetan: Sawetara sumber pin digandake. Mangga deleng Tabel Perbandingan Fungsi Pin kanggo rincian.
