Produk > Papan Industri > Papan Modul IPC > Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Papan PCB
Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Papan PCB
Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Papan PCB: Papan Rockchip Thinkcore TC-RV1126 IPC 50 Papan, ukurane 50mm * 50mm, dilengkapi prosesor visisi AI performa kualifikasi tinggi, Rockchip RV1126.
IPC 50 Baord bisa digunakake kanthi akeh sensor kamera, nalika ndhukung default IMX307, IMX327, IMX335, IMX415, IMX334.
Kirim Pitakonan
Deskripsi Produk
Kamera IP Rockchip RV1126 50 Papan
1. Papan Modul Kamera IP RV1126 Sony Pambuka Papan PCB Sony IMX415 335 307
Kamera IP Rockchip RV1126 50 Papan Thinkcore TC-RV1126 IPC 50 Board, sing ukurane 50mm * 50mm, dilengkapi prosesor visi AI performa kualifikasi tinggi, Rockchip RV1126.
Prosesor sesanti AI murah RV1126, kanthi proses litografi 14nm lan arsitektur ARM Cortex-A7 kualifikasi inti 32-bit, nggabungake NEON lan FPU - frekuensi nganti 1,5GHz. Ndhukung teknologi FastBoot, TrustZone lan macem-macem mesin crypto. Ndhukung ISP2.0.
Kamera IP Rockchip RV1126 50 Papan dirancang karo 1GB ddr lan 8GB eMMC flash. Antarmuka sing akeh dilengkapi, kayata MIPI CSI, MIPI DSI, Ethernet, USB Host, UART, RS485, I2C, POE, slot kertu TF, Audio, kabutuhan sing cocog skenario panggunaan luwih akeh.
RV1126 IPC 50 Baord bisa digunakake kanthi akeh sensor kamera, nalika ndhukung default IMX307, IMX327, IMX335, IMX415, IMX334.
Papan inti platform open source Thinkcore lan papan pangembangan. solusi lengkap babagan perangkat keras lan piranti lunak piranti lunak Thinkcore adhedhasar Rockchip socs ndhukung proses desain pelanggan, wiwit tahap wiwitan nganti produksi massal sing sukses.
Layanan Desain Papan
Mbangun papan operator sing disesuaikan karo syarat pelanggan
Integrasi SoM kita ing hardware pangguna pungkasan kanggo nyuda biaya lan tilas ngisor lan nyepetake siklus pangembangan
Layanan Pangembangan Piranti Lunak
Firmware, Driver Piranti, BSP, Middleware
Porting menyang lingkungan pangembangan sing beda
Integrasi menyang target platform
Layanan Manufaktur
Pengadaan komponen
Jumlahe produksi dibangun
Label khusus
Solusi tombol turn lengkap
R&D semat
Teknologi
â € “OS tingkat rendah: Android lan Linux, kanggo nggayuh perangkat keras Geniatech
"Porting driver: Kanggo hardware khusus, bangun piranti keras sing digunakake ing level OS
â € “Alat keamanan lan asli: Kanggo mesthekake hardware bisa digunakake kanthi cara sing bener
2. Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Parameter Papan PCB (Spesifikasi)
3. Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Fitur Papan PCB Lan Aplikasi
Kamera IP Rockchip RV1126 50 Papan nduweni ciri kaya ing ngisor iki:
Dilengkapi prosesor visi AI kinerja quad-core, low-power, kinerja dhuwur RV1126, NPU internal, kanthi daya komputasi 2.0Tops;
Kanthi nyuda swara multi-level, teknologi HDR 3 bingkai, dhukungan 4K H.264/H.265@30FPS lan kapabilitas enkoding video lan kanal multi-kanal;
Skenario aplikasi
Rockchip RV1126 digunakake kanthi umum kanggo pangenalan wajah, pangenalan gerakan, kontrol akses gerbang, keamanan cerdas, kamera IP cerdas, bel pintu / intip, terminal mandhiri, keuangan cerdas, konstruksi cerdas, lelungan cerdas lan industri liyane. Nalika Papan Kamera IP TC-RV1126 IP apik banget kanggo keamanan cerdas, kamera IP sing cerdas, pangenalan praupan, pangenalan gerakan.

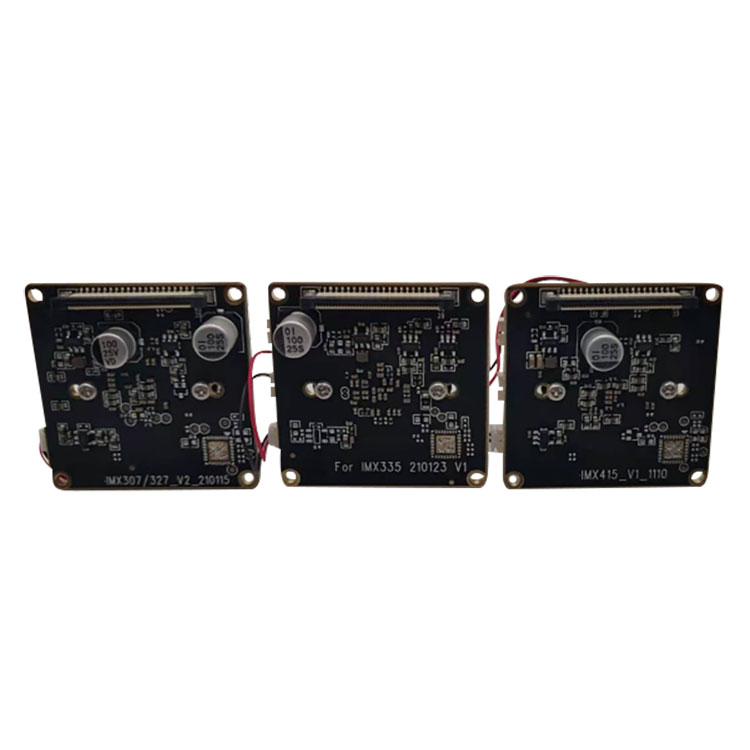

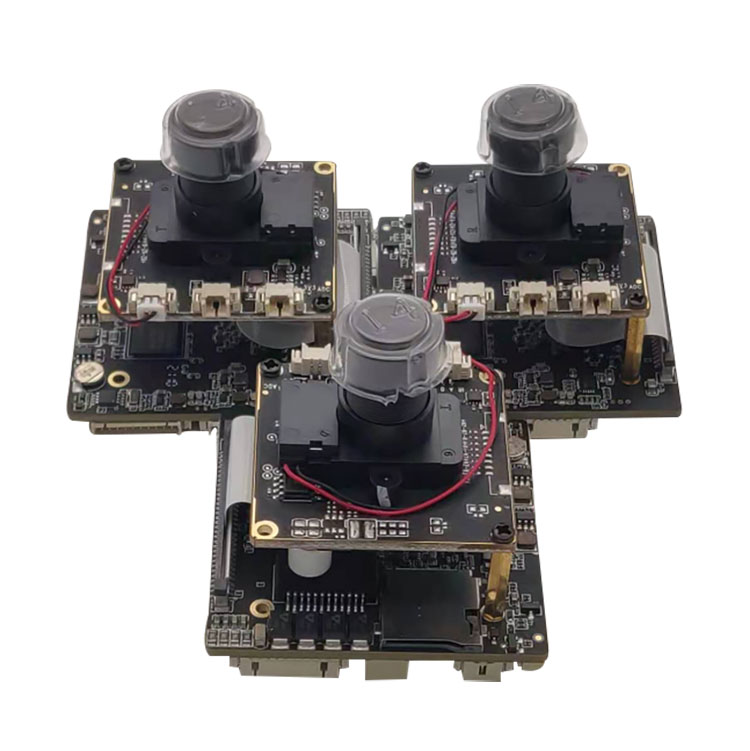

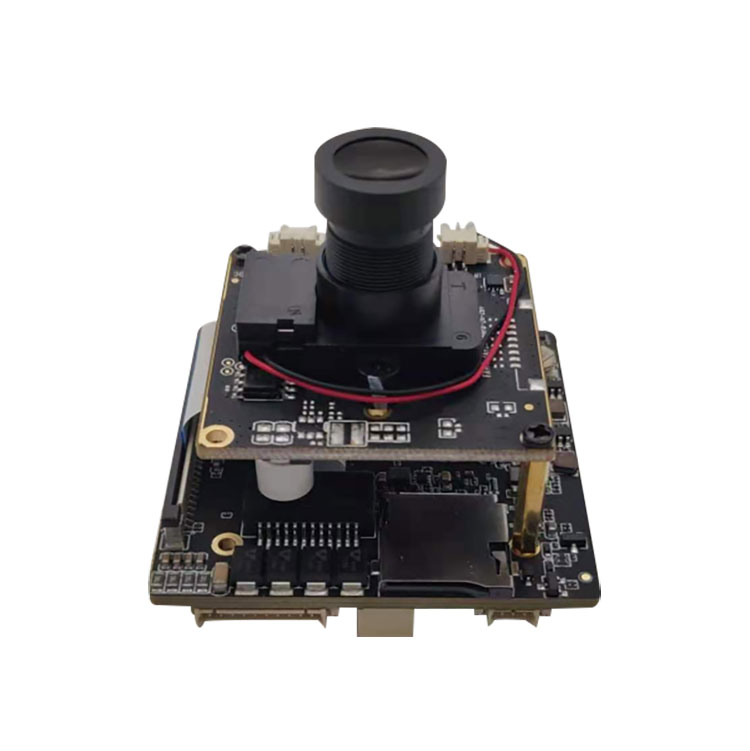

4. Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Rincian Papan PCB

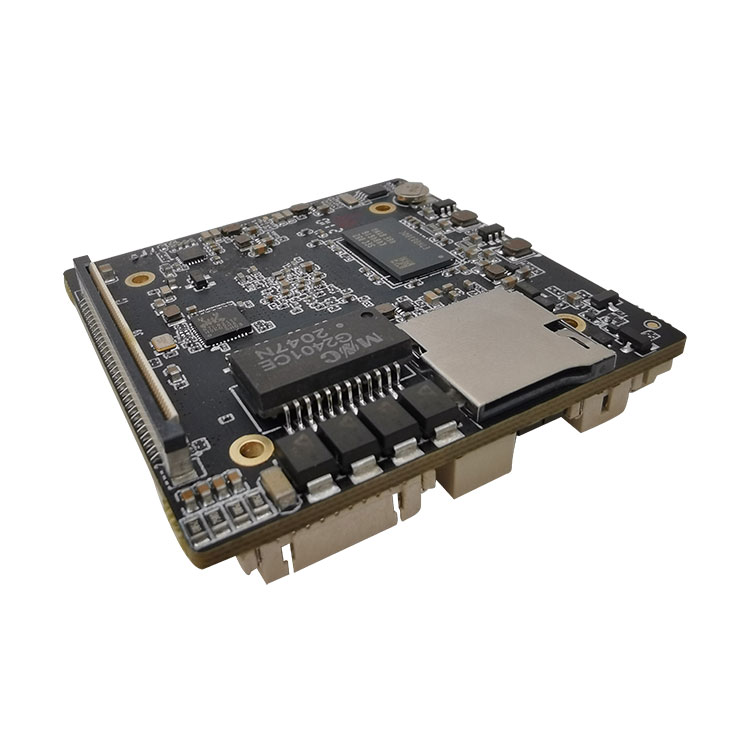

TC-RV1126 IP Camera 50 Papan kanggo bolongan cap Tampilan ngarep
Papan Inti AI TC-RV1126 kanggo bolongan cap Tampilan ngarep
1.1IPC 50 Papan sing Ditampilake
5. Papan Modul Kamera IP RV1126 Sony Kualifikasi Papan PCB Sony IMX415 335 307
Pabrik produksi nduwe Yamaha ngimpor jalur penempatan otomatis, soldering gelombang selektif Essa Jerman, inspeksi tempel solder 3D-SPI, AOI, sinar-X, stasiun pengolah ulang BGA lan peralatan liyane, lan nduweni aliran proses lan manajemen kontrol kualitas sing ketat. Mesthekake linuwih lan stabilitas papan inti.
6. Pangiriman, Pengiriman Lan Servis
Platform ARM sing saiki diluncurake dening perusahaan kita kalebu solusi RK (Rockchip) lan Allwinner. Solusi RK kalebu RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Solusi Allwinner kalebu A64; wujud produk kalebu papan inti, papan pengembangan, motherboard kontrol industri, papan integral kontrol industri lan produk lengkap. Iki digunakake kanthi akeh ing tampilan komersial, mesin pariwara, ngawasi bangunan, terminal kendharaan, identifikasi cerdas, terminal IoT cerdas, AI, Aiot, industri, keuangan, bandara, bea cukai, polisi, rumah sakit, cerdas ing omah, pendhidhikan, electronicsetc.etc konsumen.
Papan inti platform open source Thinkcore lan papan pangembangan. solusi lengkap babagan perangkat keras lan piranti lunak piranti lunak Thinkcore adhedhasar Rockchip socs ndhukung proses desain pelanggan, wiwit tahap wiwitan nganti produksi massal sing sukses.
Layanan Desain Papan
Mbangun papan operator sing disesuaikan karo syarat pelanggan
Integrasi SoM kita ing hardware pangguna pungkasan kanggo nyuda biaya lan tilas ngisor lan nyepetake siklus pangembangan
Layanan Pangembangan Piranti Lunak
Firmware, Driver Piranti, BSP, Middleware
Porting menyang lingkungan pangembangan sing beda
Integrasi menyang target platform
Layanan Manufaktur
Pengadaan komponen
Jumlahe produksi dibangun
Label khusus
Solusi tombol turn lengkap
R&D semat
Teknologi
â € “OS tingkat rendah: Android lan Linux, kanggo nggayuh perangkat keras Geniatech
"Porting driver: Kanggo hardware khusus, bangun piranti keras sing digunakake ing level OS
â € “Alat keamanan lan asli: Kanggo mesthekake hardware bisa digunakake kanthi cara sing bener
Informasi piranti lunak lan perangkat keras
Papan inti nyedhiyakake diagram skema lan diagram nomer bit, papan ngisor papan pangembangan nyedhiyakake informasi piranti keras kayata file sumber PCB, sumber terbuka paket SDK piranti lunak, manual pangguna, dokumen pandhuan, patches debugging, lsp.
7. FAQ
1. Apa sampeyan duwe dhukungan? Apa jinis dhukungan teknis sing ana?
Wangsulan Thinkcore: Kita nyedhiyakake kode sumber, diagram skema, lan manual teknis kanggo papan pangembangan papan inti.
Ya, dhukungan teknis, sampeyan bisa takon liwat email utawa forum.
Ruang lingkup dhukungan teknis
1. Ngerti apa sumber daya piranti lunak lan perangkat keras sing diwenehake ing papan pangembangan
2. Cara mbukak program tes lan conto supaya papan pangembangan bisa lumaku kanthi normal
3. Cara ndownload lan program sistem nganyari
4. Temtokake apa ana kesalahan. Masalah ing ngisor iki ora ana ing jangkoan dhukungan teknis, mung diskusi teknis sing disedhiyakake
â‘´. Cara ngerti lan ngowahi kode sumber, pembongkaran mandhiri lan tiruan papan sirkuit
⑵. Cara nyusun lan transplantasi sistem operasi
⑶. Masalah sing dialami pangguna nalika ngembangake dhiri, yaiku masalah pangaturan dhewe pangguna
Cathetan: Kita netepake "kustomisasi" kaya ing ngisor iki: Kanggo ngerteni kabutuhane dhewe, pangguna ngrancang, nggawe utawa ngowahi kode lan peralatan program dhewe-dhewe.
2. Apa sampeyan bisa nampa pesenan?
Thinkcore mangsuli:
Layanan sing diwenehake: 1. Kustomisasi sistem; 2. Ngatur sistem; 3. Pangembangan drive; 4. Nganyari firmware; 5. Desain skema perangkat keras; 6. Tata Letak PCB; 7. Upgrade sistem; 8. Pembangunan lingkungan pangembangan; 9. Cara debugging aplikasi; 10. Metode tes. 11. Layanan sing luwih disesuaikanâ ”‰
3. Detil apa sing kudu digatekake nalika nggunakake papan inti Android?
Produk apa wae, sawise nggunakake, bakal nemoni sawetara masalah cilik kaya mangkene. Mesthi wae, papan inti Android ora kalebu, nanging yen sampeyan njaga lan nggunakake kanthi bener, waca rinciane, lan akeh masalah sing bisa ditanggulangi. Biasane menehi perhatian marang sawetara detail, sampeyan bisa nggawe sampeyan luwih gampang! Aku yakin sampeyan mesthi bakal nyoba. .
Kaping pisanan, nalika nggunakake papan inti android, sampeyan kudu nggatekake kisaran voltase sing bisa ditampa saben antarmuka. Sanalika, priksa manawa cocog karo konektor lan arah sing positif lan negatif.
Kapindho, penempatan lan transportasi papan inti android uga penting banget. Sampeyan kudu dilebokake ing lingkungan sing asor lan asor banget. Ing wektu sing padha, kudu menehi perhatian marang langkah anti-statis. Kanthi cara iki, papan inti android ora bakal rusak. Iki bisa ngindhari karat papan inti android amarga asor dhuwur.
Katelu, bagean internal papan inti Android pancen ringkih, lan tekanan utawa tekanan abot bisa nyebabake kerusakan komponen internal papan inti android utawa PCB sing mlengkung. lan sapanunggalane. Coba aja nganti papan inti Android kena obyek hard sajrone digunakake
4. Pira jinis paket sing umume kasedhiya kanggo papan inti ARM?
Papan inti semat ARM minangka motherboard elektronik sing ngemas lan nyakup fungsi inti PC utawa tablet. Umume papan inti semat ARM nggabungake CPU, piranti panyimpenan lan pin, sing disambungake menyang backplane dhukungan liwat pin kanggo mujudake chip sistem ing lapangan tartamtu. Wong asring ngarani sistem kasebut microcomputer chip tunggal, nanging kudu luwih akurat diarani platform pangembangan semat.
Amarga papan inti nggabungake fungsi umum inti, nduweni fleksibilitas manawa papan inti bisa ngatur macem-macem backplane sing beda, sing bisa nambah efisiensi pangembangan motherboard. Amarga papan inti sing dipasang ing ARM dipisahake dadi modul independen, iki uga nyuda kesulitan pangembangan, nambah reliabilitas, stabilitas lan perawatan sistem, nyepetake wektu kanggo pasar, layanan teknis profesional, lan ngoptimalake biaya produk. Ilang keluwesan.
Telung ciri utama papan inti ARM yaiku: konsumsi daya sithik lan fungsi sing kuwat, kumpulan instruksi dual 16-bit / 32-bit / 64-bit lan mitra akeh. Ukuran cilik, konsumsi daya sithik, biaya murah, kinerja dhuwur; dhukung pesawat instruksi dobel (16-bit) / ARM (32-bit), kompatibel karo piranti 8-bit / 16-bit; nomer akeh registrasi digunakake, lan kacepetan nglakokake instruksi luwih cepet; Umume operasi data rampung ing registrasi; mode ngatasi fleksibel lan gampang, lan efisiensi eksekusi dhuwur; dawa instruksi tetep.
Seri AMR teknologi SiR Teknologi Nuclear ditempelake nggunakake kaluwihan platform ARM kanthi apik. Komponen CPU CPU minangka bagean sing paling penting ing papan inti, sing kasusun saka unit aritmetika lan kontroler. Yen papan inti RK3399 mbandhingake komputer karo wong, mula CPU kasebut minangka jantunge, lan peranan sing penting bisa dingerteni saka iki. Ora preduli apa jenis CPU, struktur internal bisa dirangkum dadi telung bagean: unit kontrol, unit logika lan unit panyimpenan.
Telung bagean kasebut koordinasi siji-sijine kanggo nganalisis, ngadili, ngetung lan ngontrol karya terkoordinasi ing macem-macem bagian komputer.
Memori Memori minangka komponen sing digunakake kanggo nyimpen program lan data. Kanggo komputer, mung nganggo memori bisa duwe fungsi memori kanggo njamin operasi normal. Ana macem-macem jinis panyimpenan, sing bisa dipérang dadi panyimpenan utama lan panyimpenan tambahan miturut panggunaan. Panyimpenan utama uga diarani panyimpenan internal (diarani memori), lan panyimpenan tambahan uga diarani panyimpenan eksternal (diarani minangka panyimpenan eksternal). Panyimpenan eksternal biasane media magnetik utawa disk optik, kayata hard disk, disk floppy, tape, CD, lsp. Sing bisa nyimpen informasi kanthi suwe lan ora gumantung karo listrik kanggo nyimpen informasi, nanging didhukung komponen mekanik, kacepetan luwih alon tinimbang CPU.
Memori nuduhake komponen panyimpenan ing motherboard. Iki minangka komponen sing komunikasi langsung karo CPU lan digunakake kanggo nyimpen data. Nyimpen data lan program sing saiki digunakake (yaiku, nalika dieksekusi). Intine fisik yaiku siji utawa luwih klompok. Sirkuit terintegrasi karo input data lan output lan fungsi panyimpenan data. Memori mung digunakake kanggo nyimpen program lan data kanggo sementara. Sawise daya dipateni utawa ana kegagalan listrik, program lan data ing kono bakal ilang.
Ana telung opsi kanggo sambungan antarane papan inti lan papan ngisor: konektor papan-menyang-papan, driji emas, lan bolongan cap. Yen solusi konektor board-to-board diadopsi, kauntungane yaiku: gampang dipasang lan dicopot. Nanging ana kekurangan ing ngisor iki: 1. Kinerja seismik sing kurang apik. Konektor papan-ke-papan bisa gampang diluncurake kanthi geter, sing bakal matesi aplikasi papan inti ing produk otomotif. Kanggo ndandani papan inti, bisa digunakake cara kayata mbuwang lem, ngaco, kawat tembaga solder, masang klip plastik, lan nutupi tutup tameng. Nanging, masing-masing bakal mbabarake akeh kekurangan sajrone produksi massal, saengga bisa nambah tingkat cacat.
2. Ora bisa digunakake kanggo produk sing lancip lan entheng. Jarak antarane papan inti lan piring ngisor uga nambah paling ora 5mm, lan papan inti kasebut ora bisa digunakake kanggo nggawe produk sing lancip lan entheng.
3. Operasi plug-in bisa uga nyebabake kerusakan internal PCBA. Area papan inti gedhe banget. Nalika narik papan inti, luwih dhisik kudu ngangkat siji sisih kanthi kekuwatan, banjur narik sisih liyane. Ing proses iki, deformasi papan inti PCB ora bisa dihindari, sing bisa nyebabake pengelasan. Cedera internal kayata retak titik. Sambungan solder sing retak ora bakal nyebabake masalah sajrone jangka pendek, nanging yen digunakake jangka panjang, bisa uga kena kontak sithik amarga geter, oksidasi lan sebab liyane, nggawe sirkuit terbuka lan nyebabake sistem gagal.
4. Tingkat cacat produksi tambalan rusak dhuwur. Konektor board-to-board kanthi atusan pin dawa banget, lan kesalahan cilik antarane konektor lan PCB bakal nambah. Ing tahap solder refow sajrone produksi massal, stres internal digawe antarane PCB lan konektor, lan stres internal iki kadang narik lan deformasi PCB.
5. Kesulitan nyoba sajrone produksi massal. Sanajan konektor board-to-board kanthi nada 0.8mm digunakake, sampeyan isih durung bisa langsung ngubungi konektor kanthi thimble, sing bakal nyebabake desain lan pabrikan test. Sanajan ora ana kasusahan sing ora bisa diatasi, kabeh kasusahan pungkasane bakal diwujudake minangka kenaikan biaya, lan wulu kudu saka wedhus.
Yen solusi driji emas digunakake, kaluwihane yaiku: 1. Luwih gampang dipasang lan dicabut. 2. Biaya teknologi driji emas murah banget kanggo produksi massal.
Kekurangane yaiku: 1. Amarga bagean driji emas kudu dilapisi listrik, mula rega proses driji emas larang banget nalika output kurang. Proses produksi pabrik PCB sing murah durung cukup. Ana akeh masalah karo papan lan kualitas produk ora bisa dijamin. 2. Ora bisa digunakake kanggo produk tipis lan entheng kaya konektor papan-papan. 3. Papan ing sisih ngisor butuh slot kertu grafis grafis bermutu, sing nambah biaya produk.
Yen skema bolongan cap digunakake, kekurangan yaiku: 1. Pancen angel dibongkar. 2. Area papan inti gedhe banget, lan ana risiko deformasi sawise soldering refow, lan soldering manual ing papan ngisor bisa uga dibutuhake. Kabeh kekurangan saka rong skema pisanan ora ana maneh.
5. Apa sampeyan menehi katrangan babagan wektu pangiriman papan inti?
Thinkcore mangsuli: Pesenan conto batch cilik, yen ana stok, bayarane bakal dikirim sajrone telung dina. Pesenan utawa pesanan khusus sing akeh bisa dikirim sajrone 35 dina kanthi kahanan normal
1. Papan Modul Kamera IP RV1126 Sony Pambuka Papan PCB Sony IMX415 335 307
Kamera IP Rockchip RV1126 50 Papan Thinkcore TC-RV1126 IPC 50 Board, sing ukurane 50mm * 50mm, dilengkapi prosesor visi AI performa kualifikasi tinggi, Rockchip RV1126.
Prosesor sesanti AI murah RV1126, kanthi proses litografi 14nm lan arsitektur ARM Cortex-A7 kualifikasi inti 32-bit, nggabungake NEON lan FPU - frekuensi nganti 1,5GHz. Ndhukung teknologi FastBoot, TrustZone lan macem-macem mesin crypto. Ndhukung ISP2.0.
Kamera IP Rockchip RV1126 50 Papan dirancang karo 1GB ddr lan 8GB eMMC flash. Antarmuka sing akeh dilengkapi, kayata MIPI CSI, MIPI DSI, Ethernet, USB Host, UART, RS485, I2C, POE, slot kertu TF, Audio, kabutuhan sing cocog skenario panggunaan luwih akeh.
RV1126 IPC 50 Baord bisa digunakake kanthi akeh sensor kamera, nalika ndhukung default IMX307, IMX327, IMX335, IMX415, IMX334.
Papan inti platform open source Thinkcore lan papan pangembangan. solusi lengkap babagan perangkat keras lan piranti lunak piranti lunak Thinkcore adhedhasar Rockchip socs ndhukung proses desain pelanggan, wiwit tahap wiwitan nganti produksi massal sing sukses.
Layanan Desain Papan
Mbangun papan operator sing disesuaikan karo syarat pelanggan
Integrasi SoM kita ing hardware pangguna pungkasan kanggo nyuda biaya lan tilas ngisor lan nyepetake siklus pangembangan
Layanan Pangembangan Piranti Lunak
Firmware, Driver Piranti, BSP, Middleware
Porting menyang lingkungan pangembangan sing beda
Integrasi menyang target platform
Layanan Manufaktur
Pengadaan komponen
Jumlahe produksi dibangun
Label khusus
Solusi tombol turn lengkap
R&D semat
Teknologi
â € “OS tingkat rendah: Android lan Linux, kanggo nggayuh perangkat keras Geniatech
"Porting driver: Kanggo hardware khusus, bangun piranti keras sing digunakake ing level OS
â € “Alat keamanan lan asli: Kanggo mesthekake hardware bisa digunakake kanthi cara sing bener
2. Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Parameter Papan PCB (Spesifikasi)
3. Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Fitur Papan PCB Lan Aplikasi
Kamera IP Rockchip RV1126 50 Papan nduweni ciri kaya ing ngisor iki:
Dilengkapi prosesor visi AI kinerja quad-core, low-power, kinerja dhuwur RV1126, NPU internal, kanthi daya komputasi 2.0Tops;
Kanthi nyuda swara multi-level, teknologi HDR 3 bingkai, dhukungan 4K H.264/H.265@30FPS lan kapabilitas enkoding video lan kanal multi-kanal;
|
SOC |
Rockchip RV1126 |
|
RAM |
DDR3，32 Bit，1GB |
|
ROM |
8GB eMMC |
|
NPU |
1.5TOPS，Support RKNN, ndhukung INT8 / INT16. Nduwe kompatibilitas model jaringan sing kuwat, bisa mujudake konversi model kerangka AI sing biasane digunakake, kayata: Aliran Tensor / MXNet / PyTorch / Caffe / ... |
|
Sensor |
2 klompok MIPI CSI (utawa LVDS / sub LVDS). Ndhukung 14M ISP 2.0 kanthi HDR 3-pigura (Line-based / Frame-based / DCG)
|
|
CSI |
4lane MIPI CSI，support 4K @ 30fps，monocular 14 yuta, teropong 5 yuta @ 30fps |
|
Ethernet |
Ethernet 10/100 / 1000Mbps，support fungsi MDIX |
|
USB |
OTG * 1，USB Host * 1 |
|
MIC |
Ndhukung MIC |
|
Sensor cahya |
fungsi sensing wengi pilihan¼¼ ‰ |
|
Isi cahya |
Ndhukung cahya infrared cahya putih / IR |
|
KUNCI |
Tombol Reset |
|
Debug |
Debug uart TTL 3pin lan USB otg |
|
RTC |
Ndhukung RTC, kanthi batere RTC |
|
SPK |
3W Ketik D PA |
|
WIFI |
IEEE 802.11b / g / n |
|
GPIO |
Saperangan GPIO |
|
Pertandhingan sensor |
IMX307 / 327，IMX335，IMX415，IMX334，GC2053，SC200AI，GC2093 |
|
Aplikasi |
kanggo keamanan cerdas, kamera IP sing cerdas, pangenalan praupan, pangenalan gerakan |
Skenario aplikasi
Rockchip RV1126 digunakake kanthi umum kanggo pangenalan wajah, pangenalan gerakan, kontrol akses gerbang, keamanan cerdas, kamera IP cerdas, bel pintu / intip, terminal mandhiri, keuangan cerdas, konstruksi cerdas, lelungan cerdas lan industri liyane. Nalika Papan Kamera IP TC-RV1126 IP apik banget kanggo keamanan cerdas, kamera IP sing cerdas, pangenalan praupan, pangenalan gerakan.
4. Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Rincian Papan PCB
TC-RV1126 IP Camera 50 Papan kanggo bolongan cap Tampilan ngarep
Papan Inti AI TC-RV1126 kanggo bolongan cap Tampilan ngarep
|
Ethernet：MDI0 +, MDI0-, MDI1 +, MDI1-, MDI2 +, MDI2-, MDI3 +, MDI3-, LED1, LED2 |
|
Relay：always on，public，off |
|
OTG USB：DP, DM, 5V |
|
USB Host：DP, DM, 5V |
|
Isi cahya¼, putih, IR +, IR-, 5V, GND, sensor cahya ADC，3V3 |
|
Kekuwatan RTC: GND, 3V3 |
|
Uart I2C：5V, I2C5_SDA, UART0_TX, UART0_RX, UART0_CTSN, UART0_RTSN, UART4_RX, UART4_TX, I2C5_SCL, GND |
|
Audio：Audio Out +, Audio Out-, LINE_OUTP, GND, MICP, Reset, Pabrik, 3V3 |
|
Debug Com：GND, TX, RX |
|
Slot antena antenaWIFI (WIFI，RTL8189) |
|
12V Power：12V-, 12V + |
|
POE: priksa kanthi desain skema |
|
MIPI CSI X 2 SPI 12 Klik metu kanthi desain skema |
|
TF: slot TF |
|
Tandha maneh kanthi desain skema kanggo entuk luwih lengkap babagan antarmuka kasebut. |
1.1IPC 50 Papan sing Ditampilake
5. Papan Modul Kamera IP RV1126 Sony Kualifikasi Papan PCB Sony IMX415 335 307
Pabrik produksi nduwe Yamaha ngimpor jalur penempatan otomatis, soldering gelombang selektif Essa Jerman, inspeksi tempel solder 3D-SPI, AOI, sinar-X, stasiun pengolah ulang BGA lan peralatan liyane, lan nduweni aliran proses lan manajemen kontrol kualitas sing ketat. Mesthekake linuwih lan stabilitas papan inti.
6. Pangiriman, Pengiriman Lan Servis
Platform ARM sing saiki diluncurake dening perusahaan kita kalebu solusi RK (Rockchip) lan Allwinner. Solusi RK kalebu RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Solusi Allwinner kalebu A64; wujud produk kalebu papan inti, papan pengembangan, motherboard kontrol industri, papan integral kontrol industri lan produk lengkap. Iki digunakake kanthi akeh ing tampilan komersial, mesin pariwara, ngawasi bangunan, terminal kendharaan, identifikasi cerdas, terminal IoT cerdas, AI, Aiot, industri, keuangan, bandara, bea cukai, polisi, rumah sakit, cerdas ing omah, pendhidhikan, electronicsetc.etc konsumen.
Papan inti platform open source Thinkcore lan papan pangembangan. solusi lengkap babagan perangkat keras lan piranti lunak piranti lunak Thinkcore adhedhasar Rockchip socs ndhukung proses desain pelanggan, wiwit tahap wiwitan nganti produksi massal sing sukses.
Layanan Desain Papan
Mbangun papan operator sing disesuaikan karo syarat pelanggan
Integrasi SoM kita ing hardware pangguna pungkasan kanggo nyuda biaya lan tilas ngisor lan nyepetake siklus pangembangan
Layanan Pangembangan Piranti Lunak
Firmware, Driver Piranti, BSP, Middleware
Porting menyang lingkungan pangembangan sing beda
Integrasi menyang target platform
Layanan Manufaktur
Pengadaan komponen
Jumlahe produksi dibangun
Label khusus
Solusi tombol turn lengkap
R&D semat
Teknologi
â € “OS tingkat rendah: Android lan Linux, kanggo nggayuh perangkat keras Geniatech
"Porting driver: Kanggo hardware khusus, bangun piranti keras sing digunakake ing level OS
â € “Alat keamanan lan asli: Kanggo mesthekake hardware bisa digunakake kanthi cara sing bener
Informasi piranti lunak lan perangkat keras
Papan inti nyedhiyakake diagram skema lan diagram nomer bit, papan ngisor papan pangembangan nyedhiyakake informasi piranti keras kayata file sumber PCB, sumber terbuka paket SDK piranti lunak, manual pangguna, dokumen pandhuan, patches debugging, lsp.
7. FAQ
1. Apa sampeyan duwe dhukungan? Apa jinis dhukungan teknis sing ana?
Wangsulan Thinkcore: Kita nyedhiyakake kode sumber, diagram skema, lan manual teknis kanggo papan pangembangan papan inti.
Ya, dhukungan teknis, sampeyan bisa takon liwat email utawa forum.
Ruang lingkup dhukungan teknis
1. Ngerti apa sumber daya piranti lunak lan perangkat keras sing diwenehake ing papan pangembangan
2. Cara mbukak program tes lan conto supaya papan pangembangan bisa lumaku kanthi normal
3. Cara ndownload lan program sistem nganyari
4. Temtokake apa ana kesalahan. Masalah ing ngisor iki ora ana ing jangkoan dhukungan teknis, mung diskusi teknis sing disedhiyakake
â‘´. Cara ngerti lan ngowahi kode sumber, pembongkaran mandhiri lan tiruan papan sirkuit
⑵. Cara nyusun lan transplantasi sistem operasi
⑶. Masalah sing dialami pangguna nalika ngembangake dhiri, yaiku masalah pangaturan dhewe pangguna
Cathetan: Kita netepake "kustomisasi" kaya ing ngisor iki: Kanggo ngerteni kabutuhane dhewe, pangguna ngrancang, nggawe utawa ngowahi kode lan peralatan program dhewe-dhewe.
2. Apa sampeyan bisa nampa pesenan?
Thinkcore mangsuli:
Layanan sing diwenehake: 1. Kustomisasi sistem; 2. Ngatur sistem; 3. Pangembangan drive; 4. Nganyari firmware; 5. Desain skema perangkat keras; 6. Tata Letak PCB; 7. Upgrade sistem; 8. Pembangunan lingkungan pangembangan; 9. Cara debugging aplikasi; 10. Metode tes. 11. Layanan sing luwih disesuaikanâ ”‰
3. Detil apa sing kudu digatekake nalika nggunakake papan inti Android?
Produk apa wae, sawise nggunakake, bakal nemoni sawetara masalah cilik kaya mangkene. Mesthi wae, papan inti Android ora kalebu, nanging yen sampeyan njaga lan nggunakake kanthi bener, waca rinciane, lan akeh masalah sing bisa ditanggulangi. Biasane menehi perhatian marang sawetara detail, sampeyan bisa nggawe sampeyan luwih gampang! Aku yakin sampeyan mesthi bakal nyoba. .
Kaping pisanan, nalika nggunakake papan inti android, sampeyan kudu nggatekake kisaran voltase sing bisa ditampa saben antarmuka. Sanalika, priksa manawa cocog karo konektor lan arah sing positif lan negatif.
Kapindho, penempatan lan transportasi papan inti android uga penting banget. Sampeyan kudu dilebokake ing lingkungan sing asor lan asor banget. Ing wektu sing padha, kudu menehi perhatian marang langkah anti-statis. Kanthi cara iki, papan inti android ora bakal rusak. Iki bisa ngindhari karat papan inti android amarga asor dhuwur.
Katelu, bagean internal papan inti Android pancen ringkih, lan tekanan utawa tekanan abot bisa nyebabake kerusakan komponen internal papan inti android utawa PCB sing mlengkung. lan sapanunggalane. Coba aja nganti papan inti Android kena obyek hard sajrone digunakake
4. Pira jinis paket sing umume kasedhiya kanggo papan inti ARM?
Papan inti semat ARM minangka motherboard elektronik sing ngemas lan nyakup fungsi inti PC utawa tablet. Umume papan inti semat ARM nggabungake CPU, piranti panyimpenan lan pin, sing disambungake menyang backplane dhukungan liwat pin kanggo mujudake chip sistem ing lapangan tartamtu. Wong asring ngarani sistem kasebut microcomputer chip tunggal, nanging kudu luwih akurat diarani platform pangembangan semat.
Amarga papan inti nggabungake fungsi umum inti, nduweni fleksibilitas manawa papan inti bisa ngatur macem-macem backplane sing beda, sing bisa nambah efisiensi pangembangan motherboard. Amarga papan inti sing dipasang ing ARM dipisahake dadi modul independen, iki uga nyuda kesulitan pangembangan, nambah reliabilitas, stabilitas lan perawatan sistem, nyepetake wektu kanggo pasar, layanan teknis profesional, lan ngoptimalake biaya produk. Ilang keluwesan.
Telung ciri utama papan inti ARM yaiku: konsumsi daya sithik lan fungsi sing kuwat, kumpulan instruksi dual 16-bit / 32-bit / 64-bit lan mitra akeh. Ukuran cilik, konsumsi daya sithik, biaya murah, kinerja dhuwur; dhukung pesawat instruksi dobel (16-bit) / ARM (32-bit), kompatibel karo piranti 8-bit / 16-bit; nomer akeh registrasi digunakake, lan kacepetan nglakokake instruksi luwih cepet; Umume operasi data rampung ing registrasi; mode ngatasi fleksibel lan gampang, lan efisiensi eksekusi dhuwur; dawa instruksi tetep.
Seri AMR teknologi SiR Teknologi Nuclear ditempelake nggunakake kaluwihan platform ARM kanthi apik. Komponen CPU CPU minangka bagean sing paling penting ing papan inti, sing kasusun saka unit aritmetika lan kontroler. Yen papan inti RK3399 mbandhingake komputer karo wong, mula CPU kasebut minangka jantunge, lan peranan sing penting bisa dingerteni saka iki. Ora preduli apa jenis CPU, struktur internal bisa dirangkum dadi telung bagean: unit kontrol, unit logika lan unit panyimpenan.
Telung bagean kasebut koordinasi siji-sijine kanggo nganalisis, ngadili, ngetung lan ngontrol karya terkoordinasi ing macem-macem bagian komputer.
Memori Memori minangka komponen sing digunakake kanggo nyimpen program lan data. Kanggo komputer, mung nganggo memori bisa duwe fungsi memori kanggo njamin operasi normal. Ana macem-macem jinis panyimpenan, sing bisa dipérang dadi panyimpenan utama lan panyimpenan tambahan miturut panggunaan. Panyimpenan utama uga diarani panyimpenan internal (diarani memori), lan panyimpenan tambahan uga diarani panyimpenan eksternal (diarani minangka panyimpenan eksternal). Panyimpenan eksternal biasane media magnetik utawa disk optik, kayata hard disk, disk floppy, tape, CD, lsp. Sing bisa nyimpen informasi kanthi suwe lan ora gumantung karo listrik kanggo nyimpen informasi, nanging didhukung komponen mekanik, kacepetan luwih alon tinimbang CPU.
Memori nuduhake komponen panyimpenan ing motherboard. Iki minangka komponen sing komunikasi langsung karo CPU lan digunakake kanggo nyimpen data. Nyimpen data lan program sing saiki digunakake (yaiku, nalika dieksekusi). Intine fisik yaiku siji utawa luwih klompok. Sirkuit terintegrasi karo input data lan output lan fungsi panyimpenan data. Memori mung digunakake kanggo nyimpen program lan data kanggo sementara. Sawise daya dipateni utawa ana kegagalan listrik, program lan data ing kono bakal ilang.
Ana telung opsi kanggo sambungan antarane papan inti lan papan ngisor: konektor papan-menyang-papan, driji emas, lan bolongan cap. Yen solusi konektor board-to-board diadopsi, kauntungane yaiku: gampang dipasang lan dicopot. Nanging ana kekurangan ing ngisor iki: 1. Kinerja seismik sing kurang apik. Konektor papan-ke-papan bisa gampang diluncurake kanthi geter, sing bakal matesi aplikasi papan inti ing produk otomotif. Kanggo ndandani papan inti, bisa digunakake cara kayata mbuwang lem, ngaco, kawat tembaga solder, masang klip plastik, lan nutupi tutup tameng. Nanging, masing-masing bakal mbabarake akeh kekurangan sajrone produksi massal, saengga bisa nambah tingkat cacat.
2. Ora bisa digunakake kanggo produk sing lancip lan entheng. Jarak antarane papan inti lan piring ngisor uga nambah paling ora 5mm, lan papan inti kasebut ora bisa digunakake kanggo nggawe produk sing lancip lan entheng.
3. Operasi plug-in bisa uga nyebabake kerusakan internal PCBA. Area papan inti gedhe banget. Nalika narik papan inti, luwih dhisik kudu ngangkat siji sisih kanthi kekuwatan, banjur narik sisih liyane. Ing proses iki, deformasi papan inti PCB ora bisa dihindari, sing bisa nyebabake pengelasan. Cedera internal kayata retak titik. Sambungan solder sing retak ora bakal nyebabake masalah sajrone jangka pendek, nanging yen digunakake jangka panjang, bisa uga kena kontak sithik amarga geter, oksidasi lan sebab liyane, nggawe sirkuit terbuka lan nyebabake sistem gagal.
4. Tingkat cacat produksi tambalan rusak dhuwur. Konektor board-to-board kanthi atusan pin dawa banget, lan kesalahan cilik antarane konektor lan PCB bakal nambah. Ing tahap solder refow sajrone produksi massal, stres internal digawe antarane PCB lan konektor, lan stres internal iki kadang narik lan deformasi PCB.
5. Kesulitan nyoba sajrone produksi massal. Sanajan konektor board-to-board kanthi nada 0.8mm digunakake, sampeyan isih durung bisa langsung ngubungi konektor kanthi thimble, sing bakal nyebabake desain lan pabrikan test. Sanajan ora ana kasusahan sing ora bisa diatasi, kabeh kasusahan pungkasane bakal diwujudake minangka kenaikan biaya, lan wulu kudu saka wedhus.
Yen solusi driji emas digunakake, kaluwihane yaiku: 1. Luwih gampang dipasang lan dicabut. 2. Biaya teknologi driji emas murah banget kanggo produksi massal.
Kekurangane yaiku: 1. Amarga bagean driji emas kudu dilapisi listrik, mula rega proses driji emas larang banget nalika output kurang. Proses produksi pabrik PCB sing murah durung cukup. Ana akeh masalah karo papan lan kualitas produk ora bisa dijamin. 2. Ora bisa digunakake kanggo produk tipis lan entheng kaya konektor papan-papan. 3. Papan ing sisih ngisor butuh slot kertu grafis grafis bermutu, sing nambah biaya produk.
Yen skema bolongan cap digunakake, kekurangan yaiku: 1. Pancen angel dibongkar. 2. Area papan inti gedhe banget, lan ana risiko deformasi sawise soldering refow, lan soldering manual ing papan ngisor bisa uga dibutuhake. Kabeh kekurangan saka rong skema pisanan ora ana maneh.
5. Apa sampeyan menehi katrangan babagan wektu pangiriman papan inti?
Thinkcore mangsuli: Pesenan conto batch cilik, yen ana stok, bayarane bakal dikirim sajrone telung dina. Pesenan utawa pesanan khusus sing akeh bisa dikirim sajrone 35 dina kanthi kahanan normal
Hot Tags: Papan Modul Kamera IP RV1126 Sony IMX415 335 307 Papan PCB, Produsen, Pemasok, Tiongkok, Tuku, Grosir, Pabrik, Pabrik China, Regane, Kualitas, Paling Anyar, Murah
Kategori sing gegandhengan
Kirim Pitakonan
Mangga bebas menehi pitakon ing formulir ing ngisor iki. Kita bakal mangsuli sampeyan ing 24 jam.
