Deskripsi Produk

Papan Inti AI Rockchip RV1126

1. Papan Inti AITC-RV1126 Kanggo Pambuka Lubang Stamp
TC-RV1126 AI Core Board nggunakake 14nm quad-core 32-bit A7 prosesor visi AI kanthi daya rendah RV1126 saka pabrikan chip Rockchip sing apik banget. Nggabungake NEO lan FPU. Frekuensi utama nganti 1.5GHz, sing bisa nyadari wiwitan FastBoot kanthi cepet lan ndhukung TrustZone. Teknologi lan macem-macem mesin kriptografi.

RV1126 duwe NPU prosesor jaringan saraf 2.0Tops, alat lengkap lan algoritma AI sing dhukungan, lan ndhukung konversi lan penyebaran langsung Tensorflow, PyTorch, Caffe, MxNet, DarkNet, lan ONN.

Codec video CODEC Video bawaan, ndhukung 4K H.264/H.265@30FPS lan codec video multi-saluran, sing bisa nyukupi kebutuhan tingkat bit sing kurang, coding latency sing kurang lan coding persepsi; RV1126 duwe nyuda swara multi-level, 3 frame HDR lan teknologi liyane.

Papan inti nggunakake teknologi emas perendaman, ukurane mung 48mm * 48mm; ngasilake 172 pin, kanthi I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY lan antarmuka liyane sing sugih, sing bisa memenuhi aplikasi kasebut syarat skenario liyane.
Dhukungan sistem operasi Buildroot + QT, sistem kasebut nggunakake sumber sing luwih sithik, diwiwiti kanthi cepet, bisa mlaku kanthi stabil lan andal.

Papan inti platform open source Thinkcore's lan papan pangembangan. Solusi lengkap piranti lunak lan piranti lunak piranti lunak Thinkcore adhedhasar Rockchip socs ndhukung proses desain pelanggan, wiwit tahap wiwitan nganti produksi massal sing sukses.

Layanan Desain Papan
Mbangun papan operator sing disesuaikan karo syarat pelanggan
Integrasi SoM kita ing hardware pangguna pungkasan kanggo nyuda biaya lan tilas ngisor lan nyepetake siklus pangembangan

Layanan Pangembangan Piranti Lunak
- Firmware, Driver Piranti, BSP, Middleware
- Porting menyang lingkungan pangembangan sing beda-beda
- Integrasi menyang target platform

Layanan Manufaktur
- Pengadaan komponen
- Produksi jumlahe produksi
- Label khusus
- Solusi tombol tombol lengkap

R&D semat
Teknologi
â € “OS tingkat rendah: Android lan Linux, kanggo nggayuh perangkat keras Geniatech
"Porting driver: Kanggo hardware khusus, bangun piranti keras sing digunakake ing level OS
â € “Alat keamanan lan asli: Kanggo mesthekake hardware bisa digunakake kanthi cara sing bener

RV1126	RV1109
·Quad core ARM Cortex-A7 lan RISC-V MCU	Dual-core ARM Cortex-A7 lan RISC-V MCU
·250ms Wiwitan Cepet	250ms Wiwitan Cepet
·2.0Top NPU	1.2Top NPU
·14M ISP kanthi 3F HDR	5M ISP kanthi 3F HDR
·Dhukungan 3 input kamera kanthi bebarengan	Dhukungan 3 input kamera kanthi bebarengan
·Coding video lan dekoding video 4K H.264 / H.265	5M H.264 / H.265 video coding and decoding

2. Papan Inti AITC-RV1126 Kanggo Parameter Lubang Perangko (Spesifikasi)

Parameter struktural
Eksterior	Wangun bolongan cap
Ukuran papan inti	48mm * 48mm * 1.2mm
Jumlah	172 PIN
Lapisan	lapisan 6
Parameter kinerja
CPU	Rockchip RV1126 Quad-core ARM Cortex-A7 32-bit prosesor visi AI daya sedheng, jam 1,5GHz
NPU	2.0Top, kanthi kompatibilitas model jaringan sing kuwat, ndhukung TensorFlow / MXNet / PyTorch / Caffe, lsp.
RAM	LPDDR4 1GB standar, 512MB utawa 2GB opsional
Memori	Standar 8GB, 4GB / 8GB / 16GB / 32GB emmc opsional
Manajemen daya	RK809-2 PMU unit manajemen daya
Dekoding video	Dekoding video 4K H.264 / H.265 30fps
Enkoding video	Enkoding video 4K H.264 / H.265 30fps
sistem	Linux
pasokan listrik	Voltase input 5V, puncak saiki 3A
Fitur piranti keras
tampilan	Dhukungan antarmuka MIPI-DSI, 1080P @ 60FPS
Audio	8-saluran I2S (TDM / PDM), 2-saluran I2S
Ethernet	Dhukungan antarmuka Ethernet 10/100 / 1000Mbps
jaringan nirkabel	Ekspansi liwat antarmuka SDIO
webcam	Ndhukung input simultan 3 kamera: 2 MIPI CSI (utawa LVDS / sub LVDS) lan 1 DVP (BT.601 / BT.656 / BT.1120) Dhukungan 14 yuta ISP 2.0 kanthi 3 frame HDR
Antarmuka periferal	USB2.0 OTG, USB2.0 HOST Antarmuka Gigabit Ethernet, SDIO 3.0 * 2 8-saluran I2S kanthi TDM / PDM, 2-saluran I2S UART * 6, SPI * 2, I2C * 6, GPIO, CAN, PWM
Karakteristik listrik
Tegangan input	5V / 3A
Suhu panyimpenan	-30 ~ 80 derajat -20 ~ 60 derajat
Suhu operasi	-20 ~ 60 derajat

3. Papan Inti AI-RV1126 AI Kanggo Fitur Lan Aplikasi Lubang Perangko
Papan inti TC-RV1126 duwe ciri kaya ing ngisor iki:
Dilengkapi prosesor visi AI-quad-core, low-power, kinerja dhuwur RV1126, NPU internal, kanthi daya komputasi 2.0Tops;

Kanthi nyuda swara multi-level, teknologi HDR 3-pigura, dhukungan 4K H.264/H.265@30FPS lan enkoding video multi-kanal lan kapabilitas decoding;

Ukuran cilik, mung 48mm * 48mm;

Ndhuwur 172 pin, sumber daya antarmuka sing sugih;

Dhukungan sistem operasi Builidroot + QT, kurang akeh sumber daya, wiwiti cepet, stabil lan andal.

SDK lengkap, kalebu toolchain silang kompiler, kode sumber BSP, lingkungan pangembangan aplikasi, dokumen pangembangan, conto, algoritma pangenalan praupan lan sumber daya liyane, diwenehake kanggo pangguna supaya bisa nggawe kustomisasi luwih lanjut.

Skenario aplikasi
Wis digunakake ing pangenalan praupan, pangenalan gerakan, kontrol akses gerbang, kunci lawang cerdas, keamanan cerdas, kamera web cerdas IPC, bel pintu / mata kucing, terminal swalayan, keuangan cerdas, situs konstruksi cerdas, perjalanan cerdas, medis cerdas lan industri liyane.

4. Papan Inti AI -TC-RV1126 Kanggo Rincian Lubang Perangko

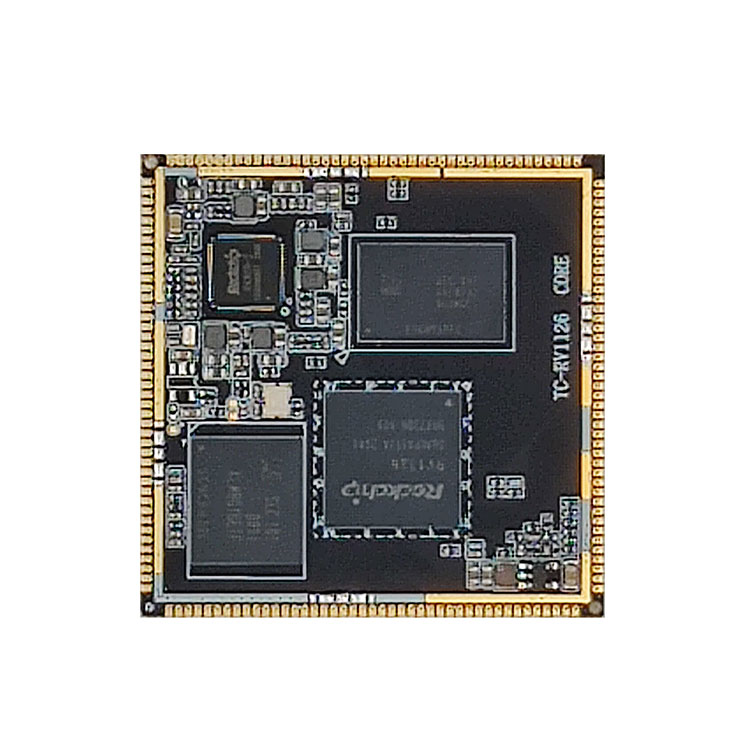

Papan Inti AI TC-RV1126 kanggo bolongan cap Tampilan ngarep

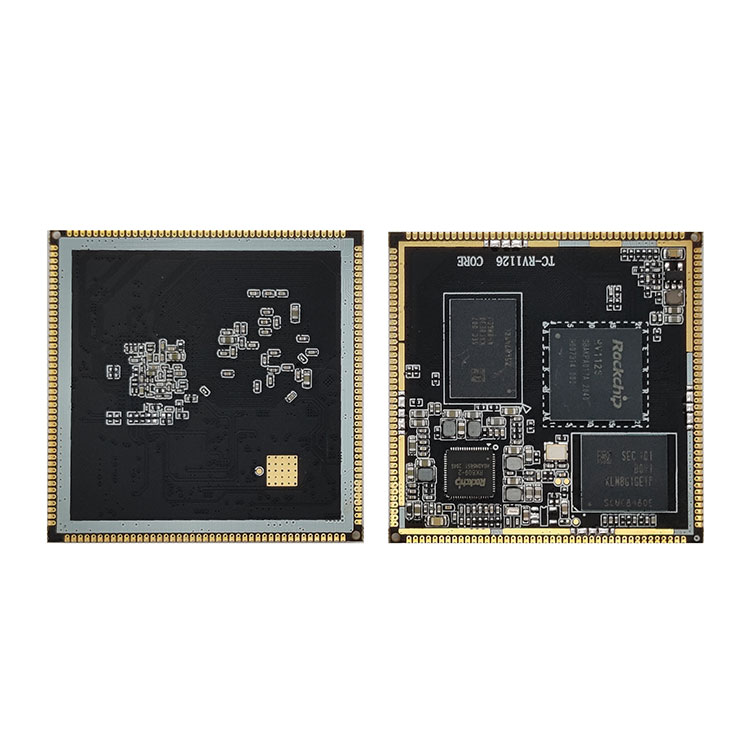

Papan Inti AI TC-RV1126 kanggo bolongan cap Tampilan ngarep

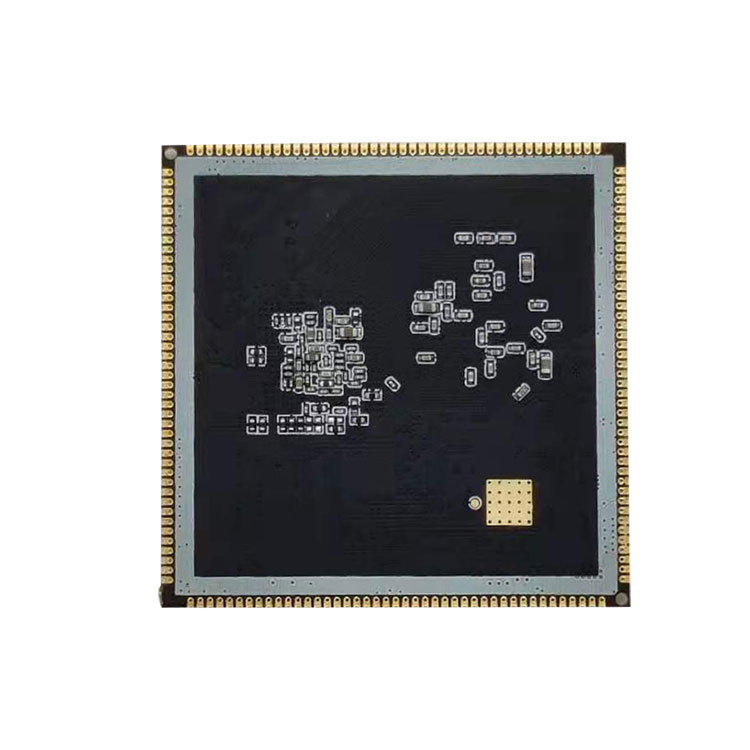

TC-RV1126 AI Core Board kanggo grafik Struktur bolongan cap

5. Papan Inti AITC-RV1126 Kanggo Kualifikasi Lubang Perangko
Pabrik produksi nduwe Yamaha ngimpor jalur penempatan otomatis, soldering gelombang selektif Essa Jerman, inspeksi tempel solder 3D-SPI, AOI, sinar-X, stasiun pengolah ulang BGA lan peralatan liyane, lan nduweni aliran proses lan manajemen kontrol kualitas sing ketat. Mesthekake linuwih lan stabilitas papan inti.

6. Pangiriman, Pengiriman Lan Servis
Platform ARM sing saiki diluncurake dening perusahaan kita kalebu solusi RK (Rockchip) lan Allwinner. Solusi RK kalebu RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Solusi Allwinner kalebu A64; wujud produk kalebu papan inti, papan pengembangan, motherboard kontrol industri, papan integral kontrol industri lan produk lengkap. Iki digunakake kanthi akeh ing tampilan komersial, mesin pariwara, ngawasi bangunan, terminal kendharaan, identifikasi cerdas, terminal IoT cerdas, AI, Aiot, industri, keuangan, bandara, bea cukai, polisi, rumah sakit, cerdas ing omah, pendhidhikan, electronicsetc.etc konsumen.

Papan inti platform open source Thinkcore's lan papan pangembangan. Solusi lengkap piranti lunak lan piranti lunak piranti lunak Thinkcore adhedhasar Rockchip socs ndhukung proses desain pelanggan, wiwit tahap wiwitan nganti produksi massal sing sukses.

Layanan Desain Papan
Mbangun papan operator sing disesuaikan karo syarat pelanggan
Integrasi SoM kita ing hardware pangguna pungkasan kanggo nyuda biaya lan tilas ngisor lan nyepetake siklus pangembangan

Layanan Pangembangan Piranti Lunak
Firmware, Driver Piranti, BSP, Middleware
Porting menyang lingkungan pangembangan sing beda-beda
Integrasi menyang target platform

Layanan Manufaktur
Pengadaan komponen
Jumlahe produksi dibangun
Label khusus
Solusi tombol turn lengkap

R&D semat
Teknologi
â € “OS tingkat rendah: Android lan Linux, kanggo nggayuh perangkat keras Geniatech
"Porting driver: Kanggo hardware khusus, bangun piranti keras sing digunakake ing level OS
â € “Alat keamanan lan asli: Kanggo mesthekake hardware bisa digunakake kanthi cara sing bener

Informasi piranti lunak lan perangkat keras
Papan inti nyedhiyakake diagram skema lan diagram nomer bit, papan ngisor papan pangembangan nyedhiyakake informasi piranti keras kayata file sumber PCB, sumber terbuka paket SDK piranti lunak, manual pangguna, dokumen pandhuan, patches debugging, lsp.

7. FAQ
1. Apa sampeyan duwe dhukungan? Apa jinis dhukungan teknis sing ana?
Wangsulan Thinkcore: Kita nyedhiyakake kode sumber, diagram skema, lan manual teknis kanggo papan pangembangan papan inti.
Ya, dhukungan teknis, sampeyan bisa takon liwat email utawa forum.

Ruang lingkup dhukungan teknis
1. Ngerti apa sumber daya piranti lunak lan perangkat keras sing diwenehake ing papan pangembangan
2. Cara mbukak program tes lan conto supaya papan pangembangan bisa lumaku kanthi normal
3. Cara ndownload lan program sistem nganyari
4. Temtokake apa ana kesalahan. Masalah ing ngisor iki ora kalebu ing jangkoan dhukungan teknis, mung diskusi teknis sing disedhiyakake
â‘´. Cara ngerti lan ngowahi kode sumber, pembongkaran mandhiri lan tiruan papan sirkuit
â‘µ. Cara nyusun lan transplantasi sistem operasi
â‘¶. Masalah sing dialami pangguna nalika ngembangake dhiri, yaiku masalah pangaturan dhewe pangguna
Cathetan: Kita netepake "kustomisasi" kaya ing ngisor iki: Kanggo ngerteni kabutuhane dhewe, pangguna ngrancang, nggawe utawa ngowahi kode lan peralatan program dhewe-dhewe.

2. Apa sampeyan bisa nampa pesenan?
Thinkcore mangsuli:
Layanan sing diwenehake: 1. Kustomisasi sistem; 2. Ngatur sistem; 3. Pangembangan drive; 4. Nganyari firmware; 5. Desain skema perangkat keras; 6. Tata Letak PCB; 7. Upgrade sistem; 8. Pembangunan lingkungan pangembangan; 9. Cara debugging aplikasi; 10. Metode tes. 11. Layanan sing luwih disesuaikanâ ”‰

3. Detil apa sing kudu digatekake nalika nggunakake papan inti Android?
Produk apa wae, sawise nggunakake, bakal nemoni sawetara masalah cilik kaya mangkene. Mesthi wae, papan inti Android ora kalebu, nanging yen sampeyan njaga lan nggunakake kanthi bener, waca rinciane, lan akeh masalah sing bisa ditanggulangi. Biasane menehi perhatian marang sawetara detail, sampeyan bisa nggawe sampeyan luwih gampang! Aku yakin sampeyan mesthi bakal nyoba. .

Kaping pisanan, nalika nggunakake papan inti android, sampeyan kudu nggatekake kisaran voltase sing bisa ditampa saben antarmuka. Sanalika, priksa manawa cocog karo konektor lan arah sing positif lan negatif.

Kapindho, penempatan lan transportasi papan inti android uga penting banget. Sampeyan kudu dilebokake ing lingkungan sing asor lan asor banget. Ing wektu sing padha, kudu menehi perhatian marang langkah anti-statis. Kanthi cara iki, papan inti android ora bakal rusak. Iki bisa ngindhari karat papan inti android amarga asor dhuwur.

Katelu, bagean internal papan inti Android pancen ringkih, lan tekanan utawa tekanan abot bisa nyebabake kerusakan komponen internal papan inti android utawa PCB sing mlengkung. lan sapanunggalane. Coba aja nganti papan inti Android kena obyek hard sajrone digunakake

4. Pira jinis paket sing umume kasedhiya kanggo papan inti ARM?
Papan inti semat ARM minangka motherboard elektronik sing ngemas lan nyakup fungsi inti PC utawa tablet. Umume papan inti semat ARM nggabungake CPU, piranti panyimpenan lan pin, sing disambungake menyang backplane dhukungan liwat pin kanggo mujudake chip sistem ing lapangan tartamtu. Wong asring ngarani sistem kasebut microcomputer chip tunggal, nanging kudu luwih akurat diarani platform pangembangan semat.

Amarga papan inti nggabungake fungsi umum inti, nduweni fleksibilitas manawa papan inti bisa ngatur macem-macem backplane sing beda, sing bisa nambah efisiensi pangembangan motherboard. Amarga papan inti sing dipasang ing ARM dipisahake dadi modul independen, iki uga nyuda kesulitan pangembangan, nambah reliabilitas, stabilitas lan perawatan sistem, nyepetake wektu kanggo pasar, layanan teknis profesional, lan ngoptimalake biaya produk. Ilang keluwesan.

Telung ciri utama papan inti ARM yaiku: konsumsi daya sithik lan fungsi sing kuwat, kumpulan instruksi dual 16-bit / 32-bit / 64-bit lan mitra akeh. Ukuran cilik, konsumsi daya sithik, biaya murah, kinerja dhuwur; dhukung pesawat instruksi dobel (16-bit) / ARM (32-bit), kompatibel karo piranti 8-bit / 16-bit; nomer akeh registrasi digunakake, lan kacepetan nglakokake instruksi luwih cepet; Umume operasi data rampung ing registrasi; mode ngatasi fleksibel lan gampang, lan efisiensi eksekusi dhuwur; dawa instruksi tetep.

Seri AMR teknologi SiR Teknologi Nuclear ditempelake nggunakake kaluwihan platform ARM kanthi apik. Komponen CPU CPU minangka bagean sing paling penting ing papan inti, sing kasusun saka unit aritmetika lan kontroler. Yen papan inti RK3399 mbandhingake komputer karo wong, mula CPU kasebut minangka jantunge, lan peranan sing penting bisa dingerteni saka iki. Ora preduli apa jenis CPU, struktur internal bisa dirangkum dadi telung bagean: unit kontrol, unit logika lan unit panyimpenan.

Telung bagean kasebut koordinasi siji-sijine kanggo nganalisis, ngadili, ngetung lan ngontrol karya terkoordinasi ing macem-macem bagian komputer.

Memori Memori minangka komponen sing digunakake kanggo nyimpen program lan data. Kanggo komputer, mung nganggo memori bisa duwe fungsi memori kanggo njamin operasi normal. Ana macem-macem jinis panyimpenan, sing bisa dipérang dadi panyimpenan utama lan panyimpenan tambahan miturut panggunaan. Panyimpenan utama uga diarani panyimpenan internal (diarani memori), lan panyimpenan tambahan uga diarani panyimpenan eksternal (diarani minangka panyimpenan eksternal). Panyimpenan eksternal biasane media magnetik utawa disk optik, kayata hard disk, disk floppy, tape, CD, lsp. Sing bisa nyimpen informasi kanthi suwe lan ora gumantung karo listrik kanggo nyimpen informasi, nanging didhukung komponen mekanik, kacepetan luwih alon tinimbang CPU.

Memori nuduhake komponen panyimpenan ing motherboard. Iki minangka komponen sing komunikasi langsung karo CPU lan digunakake kanggo nyimpen data. Nyimpen data lan program sing saiki digunakake (yaiku, nalika dieksekusi). Intine fisik yaiku siji utawa luwih klompok. Sirkuit terintegrasi karo input data lan output lan fungsi panyimpenan data. Memori mung digunakake kanggo nyimpen program lan data kanggo sementara. Sawise daya dipateni utawa ana kegagalan listrik, program lan data ing kono bakal ilang.

Ana telung opsi kanggo sambungan antarane papan inti lan papan ngisor: konektor papan-menyang-papan, driji emas, lan bolongan cap. Yen solusi konektor board-to-board diadopsi, kauntungane yaiku: gampang dipasang lan dicopot. Nanging ana kekurangan ing ngisor iki: 1. Kinerja seismik sing kurang apik. Konektor papan-ke-papan bisa gampang diluncurake kanthi geter, sing bakal matesi aplikasi papan inti ing produk otomotif. Kanggo ndandani papan inti, bisa digunakake cara kayata mbuwang lem, ngaco, kawat tembaga solder, masang klip plastik, lan nutupi tutup tameng. Nanging, masing-masing bakal mbabarake akeh kekurangan sajrone produksi massal, saengga bisa nambah tingkat cacat.

2. Ora bisa digunakake kanggo produk sing lancip lan entheng. Jarak antarane papan inti lan piring ngisor uga wis nambah paling ora 5mm, lan papan inti kasebut ora bisa digunakake kanggo ngembangake produk sing lancip lan entheng.

3. Operasi plug-in bisa uga nyebabake kerusakan internal PCBA. Area papan inti gedhe banget. Nalika narik papan inti, luwih dhisik kudu ngangkat siji sisih kanthi kekuwatan, banjur narik sisih liyane. Ing proses iki, deformasi papan inti PCB ora bisa dihindari, sing bisa nyebabake pengelasan. Cedera internal kayata retak titik. Sambungan solder sing retak ora bakal nyebabake masalah sajrone jangka pendek, nanging yen digunakake jangka panjang, bisa uga kena kontak sithik amarga geter, oksidasi lan sebab liyane, nggawe sirkuit terbuka lan nyebabake sistem gagal.

4. Tingkat cacat produksi tambalan rusak dhuwur. Konektor board-to-board kanthi atusan pin dawa banget, lan kesalahan cilik antarane konektor lan PCB bakal nambah. Ing tahap solder refow sajrone produksi massal, stres internal digawe antarane PCB lan konektor, lan stres internal iki kadang narik lan deformasi PCB.

5. Kesulitan nyoba sajrone produksi massal. Sanajan konektor board-to-board kanthi nada 0.8mm digunakake, isih ora bisa langsung ngubungi konektor kanthi thimble, sing nyebabake kesulitan ngrancang lan nggawe perlengkapan tes. Sanajan ora ana kasusahan sing ora bisa diatasi, kabeh kasusahan pungkasane bakal diwujudake minangka kenaikan biaya, lan wulu kasebut kudu asale saka wedhus.

Yen solusi driji emas sing digunakake, kaluwihane yaiku: 1. Luwih gampang dipasang lan dicabut. 2. Biaya teknologi driji emas murah banget kanggo produksi massal.

Kekurangane yaiku: 1. Amarga bagean driji emas kudu dilapisi listrik, mula rega proses driji emas larang banget nalika output kurang. Proses produksi pabrik PCB sing murah durung cukup. Ana akeh masalah karo papan lan kualitas produk ora bisa dijamin. 2. Ora bisa digunakake kanggo produk tipis lan entheng kaya konektor papan-papan. 3. Papan ing sisih ngisor butuh slot kertu grafis grafis bermutu, sing nambah biaya produk.

Yen skema bolongan cap digunakake, kekurangan yaiku: 1. Pancen angel dibongkar. 2. Area papan inti gedhe banget, lan ana risiko deformasi sawise soldering refow, lan soldering manual ing papan ngisor bisa uga dibutuhake. Kabeh kekurangan saka rong skema pisanan ora ana maneh.

5. Apa sampeyan menehi katrangan babagan wektu pangiriman papan inti?
Thinkcore mangsuli: Pesenan conto batch cilik, yen ana stok, bayarane bakal dikirim sajrone telung dina. Pesenan utawa pesanan khusus sing akeh bisa dikirim sajrone 35 dina kanthi kahanan normal
