Papan Pembangunan RK3562J

TEKNOLOGI TEKNOLOGI RK3562J Dewan Development nggunakake Kripik kelas industri, bisa nggunakake kanthi dawa ing macem-macem lingkungan sing kompleks, kayata mesin iklan sing kompleks, kayata peralatan ing mall shopping lan papan umum liyane.

Fitur utama:

SOCK High-Kinerja: RockChip RK356222J-Core Cortex-A55 @ 1.8GHz, Cocog kanggo Signage Digital, Ritel Smart, lan Kontrol Smart, lan Kontrol Industri.

● Interfaces sugih: Dhukungan dual-tampilan liwat Mipi Csi / DSI + LVDs, USB High-Speed, USB High-Speed ​​3.0, lan Wi-Fi 6 kanggo Konektivitas Lanten Ultra-Low.

● Desain sumber mbukak: Open Source sing ndhukung file Sumber PCB, lan SDK diwenehake kanggo pangaturan kanthi cepet.

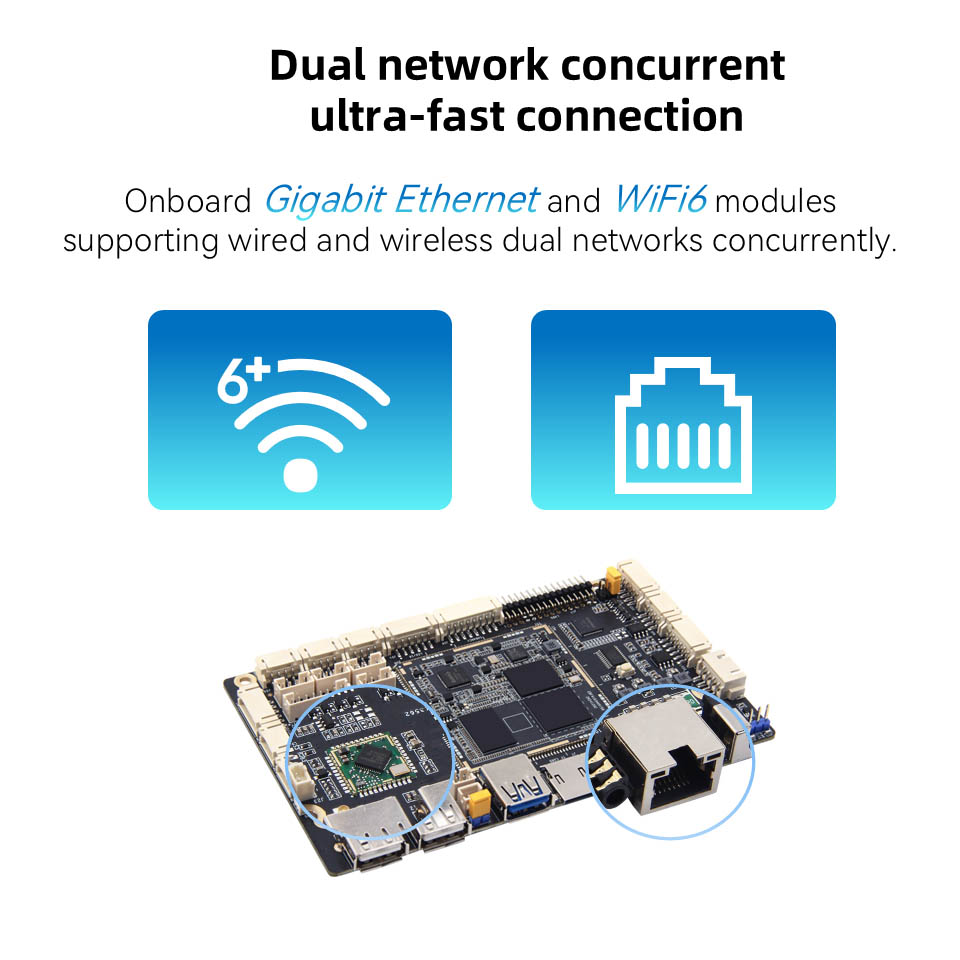

● Port gigabit Ethernet: port Gigabit Ethernet bisa nyedhiyakake dhukungan jaringan sing efisien, stabil lan fleksibel kanggo papan tampilan komersial lan peralatan liyane

● Kasedhiyan kelas komersial: dhukungan Android / linux stabil, sing cocog kanggo 24/7 Signage Digital lan piranti Edge AIIot.

● Dhukungan sistem operasi utama mainstream: kayata Android, deban, lan ubuntu, sing bisa ditrapake luwih saka 6 lingkungan aplikasi sing beda.

Napa milih kita?

Hardware Open-Sourced: Ngowahi baseboard kanthi bebas - ora ana alangan lisensi.

Dhukungan Teknis: Dhukungan teknis online kanggo mbantu nyepetake pangembangan lan pitulung kanggo integrasi OEM / Odm.

Biaya sing larang: siap-siap solusi kanthi wektu sing luwih cepet tinimbang pesaing.

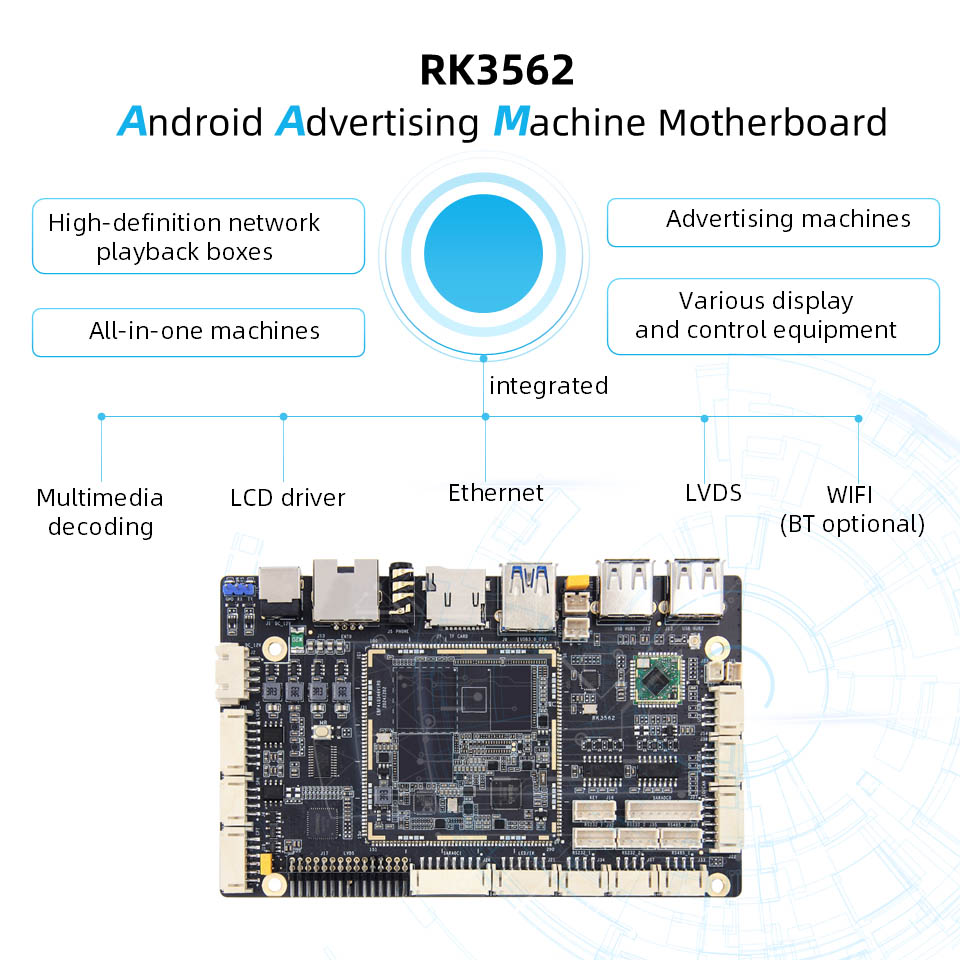

Aplikasi: Kiosk Interaktif, Pemain Iklan, Live Streaming Box, Tampilan Komersial All-in-One Advertising, Mesin Siaran Live

Parameter Produk:

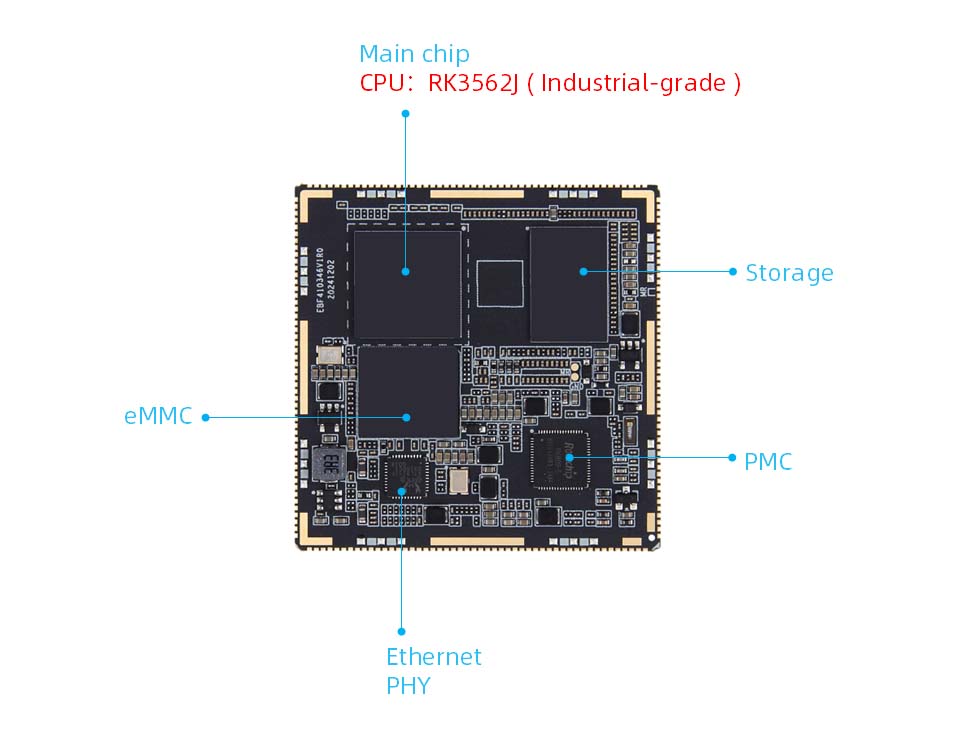

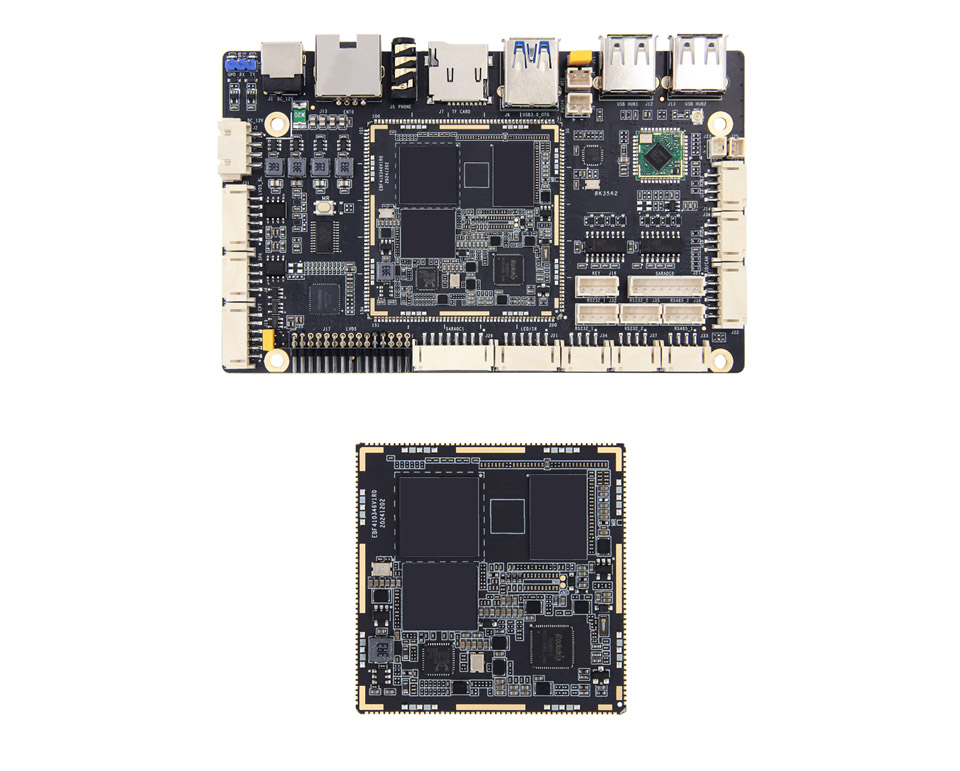

Konfigurasi Hardware Intine RK35622J

● Chip utama

Model: RK3562 / RK3562J

CPU: Quad-Core-Cortex-A53, nganti 2.0GHz

GPU: Mali-g52

NPU: Power Computing 1 1Tops (Kelas Industrial-RK3562J tanpa NPU)

● Memori: 1 / 2/4 / 8GB, LPDDR4 / 4x (disesuaikan)

● Panyimpen: 8/32/64 / 128GB, EMMC (disesuaikan)

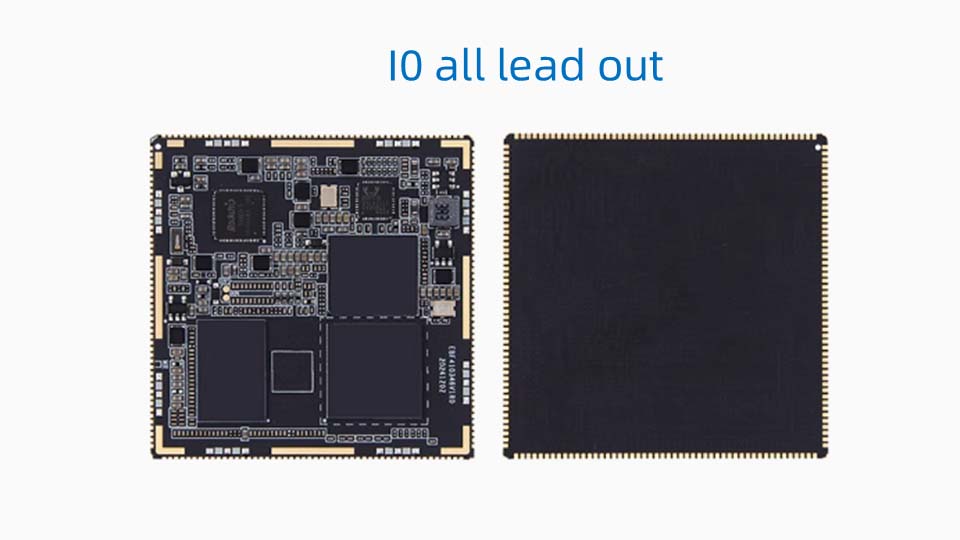

● Antarmuka: Antarmuka bolongan cap, 10 timbal lengkap

● PCB: 8 lapisan, desain emas kecelakaan ireng

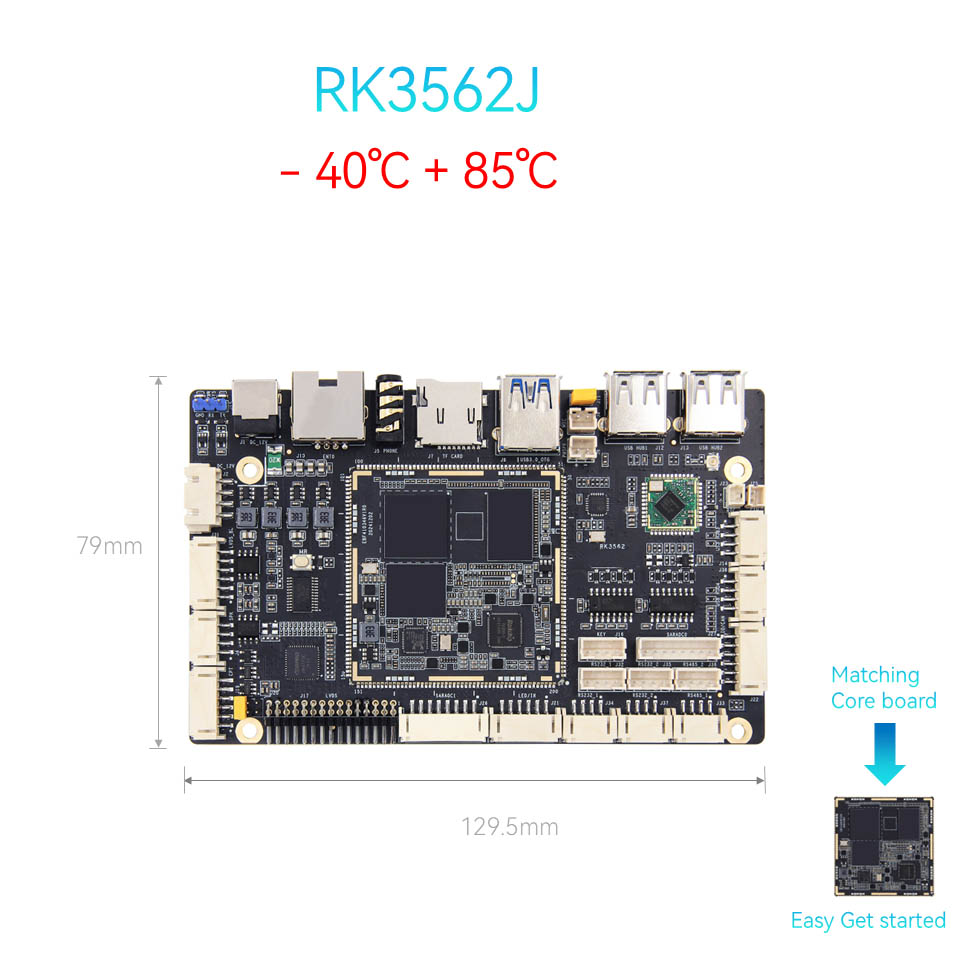

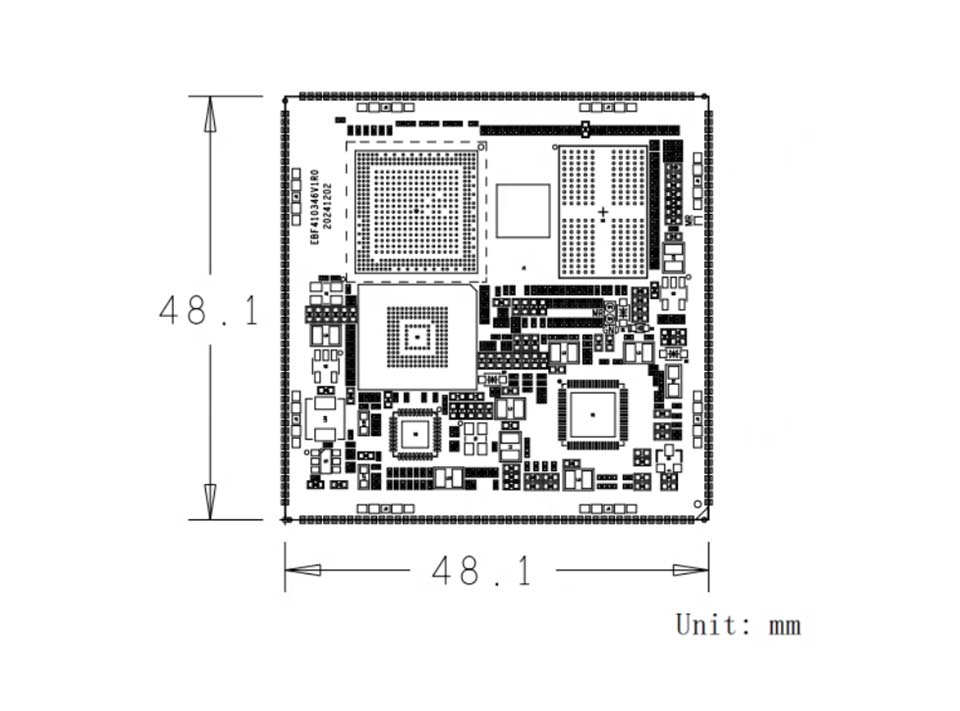

● Ukuran: 48.1 * 48.1mm

Pins Signal

● io: 86 Gpio pin, kalebu 1 jam diferensial, 3 tombol pin lan 1 PIN kontrol Power

● Pelabuhan jaringan: 1 Gigabit Ethernet

● Port serial: 10

● 12c: 6

● SPI: 3

● Can: 2

● adc: 13

● pwm: 15

● 12S: 2

● usb3.0 OTG: 1

● usb2.0 host: 1

● Kamera: mipics12lane * 4

● sdmmc: 2

● SPK: 1

● Output audio: 1

● mic: 1

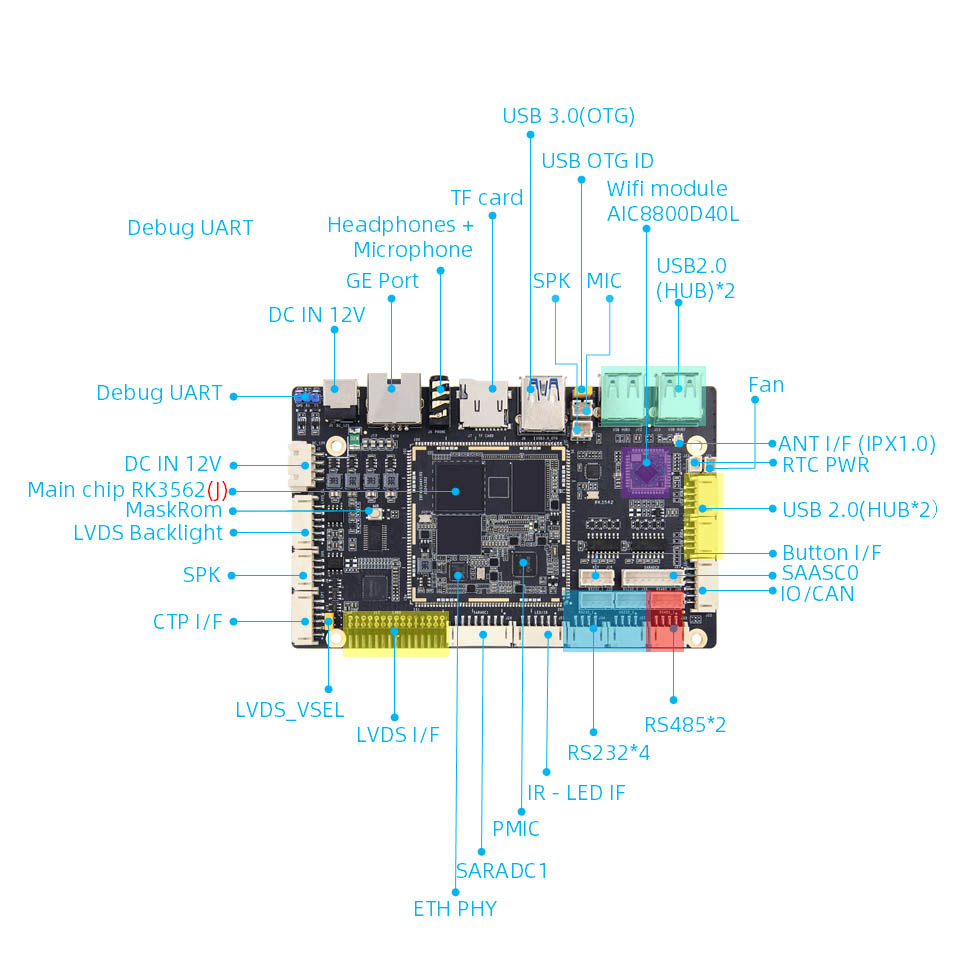

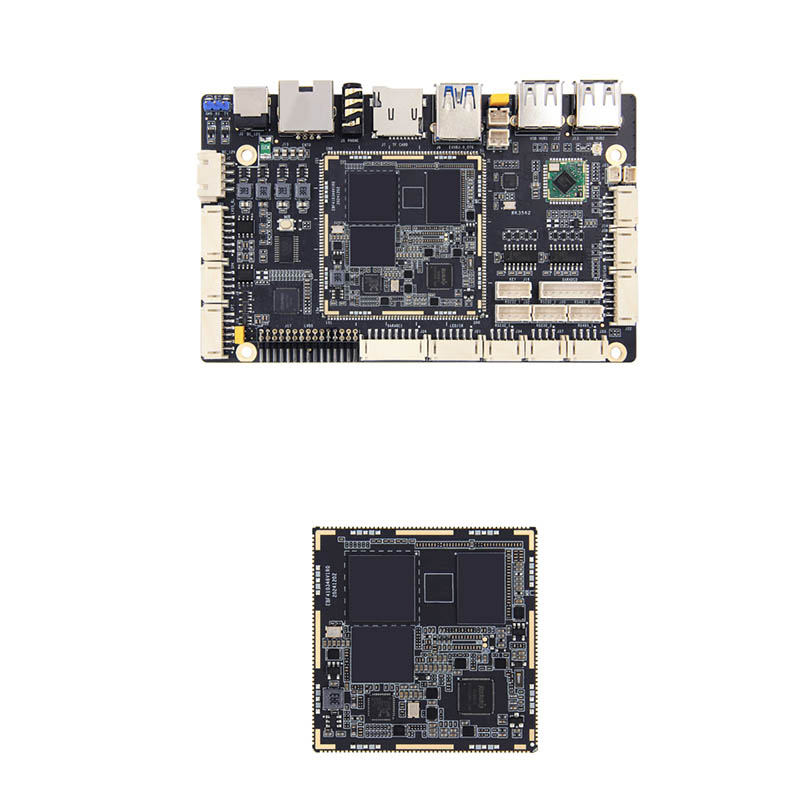

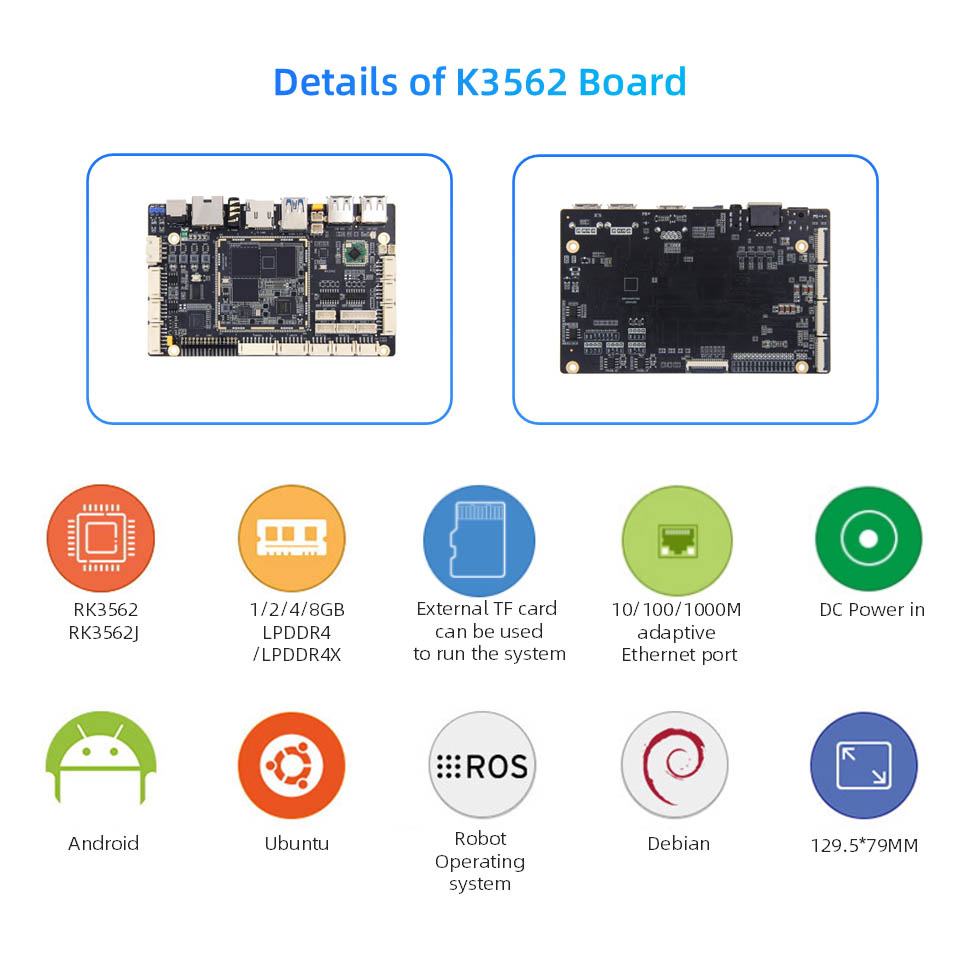

Konfigurasi Hardware Motherboard RK3562J

● Chip utama:

Model: RK3562 / RK3562JCPu: Quad-Core Cortex-A53, Frekuensi Utama nganti 2.0Ghzgpu: Mali-g52npu: Kelas komputasi RK3562J tanpa NPU)

● Memori: 1 / 2/4 / 8GB, LPDDR4 / 4x (disesuaikan)

● Panyimpen: 8/32/64 / 128GB, EMMC (disesuaikan)

● Interface daya: DC 12V @ 2A DC Input

● Port Ethernet: port jaringan gigabit * 1, ndhukung tingkat transmisi data 10/100 / 1000Mbps

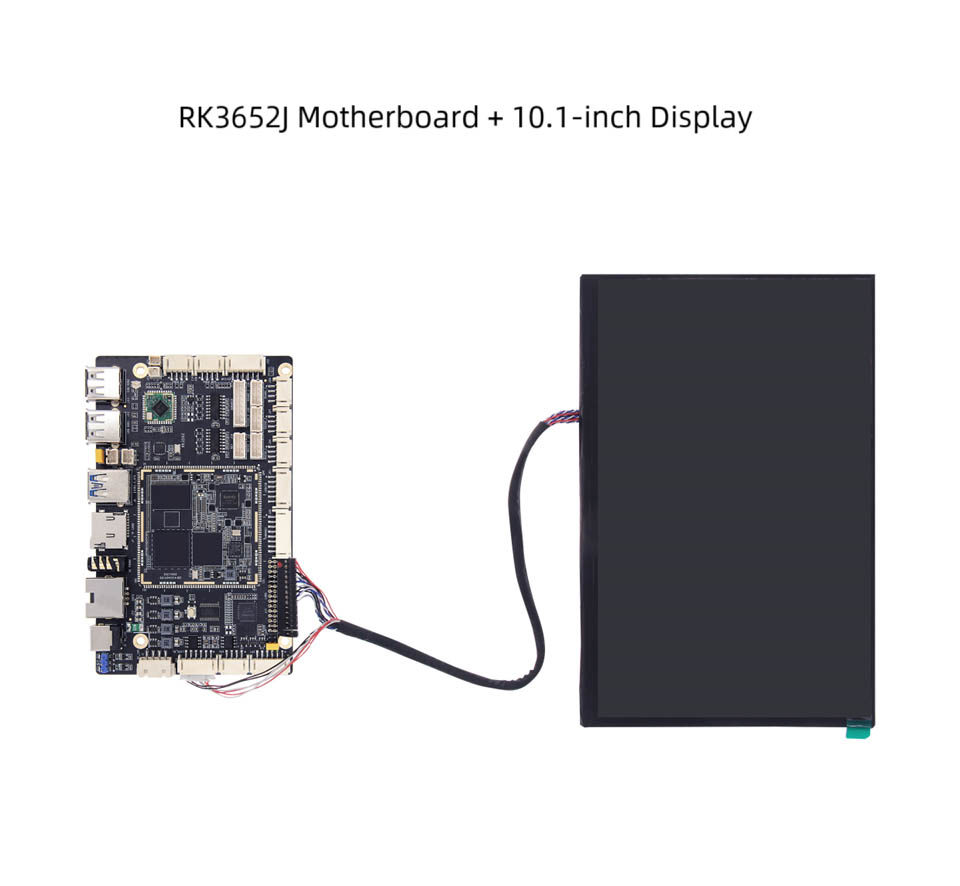

● LVDS: 2 * 15pin antarmuka layar lvds * 1

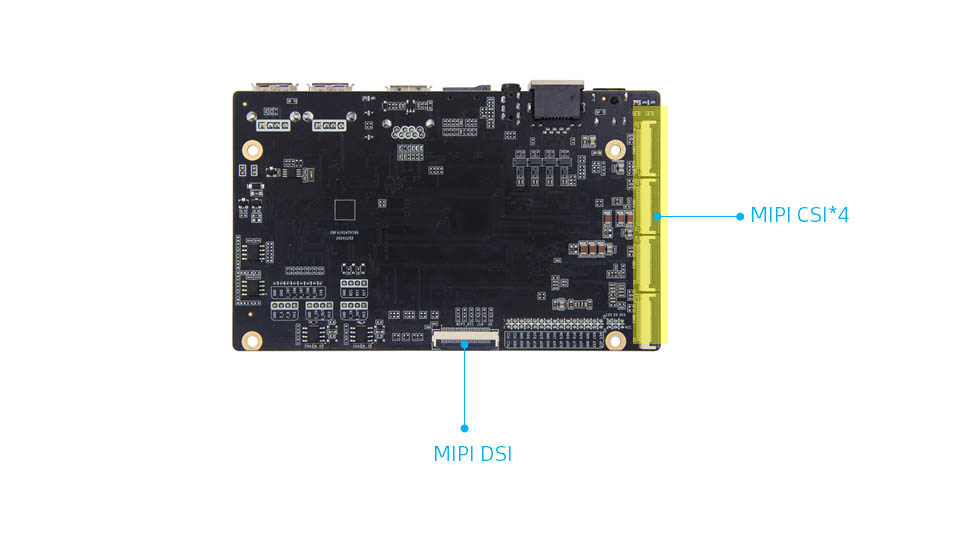

● Mipi-DSI: Antarmuka layar Mipi * 1, Mipidsi lan LVIDS antarmuka digunakake maneh, lan gawan yaiku nyambung menyang layar LVDs. Yen sampeyan milih nyambung menyang mipidsi, sampeyan kudu ngganti resistor

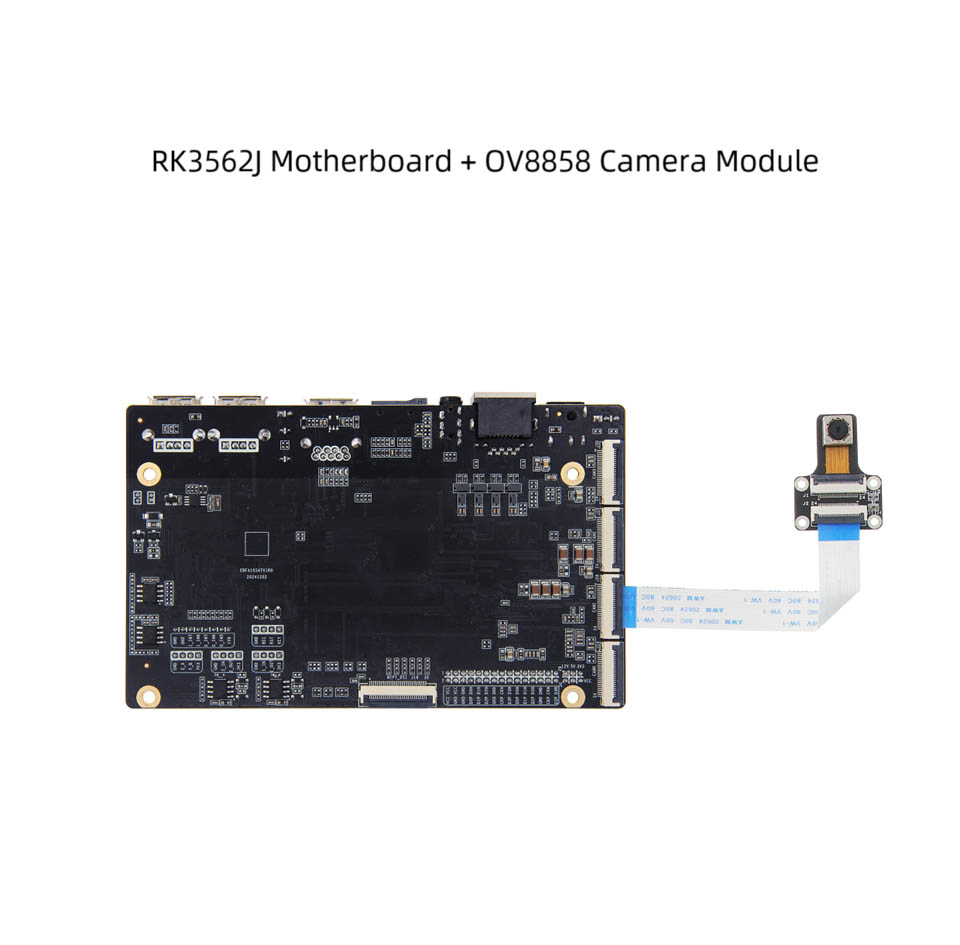

● Interface: Antarmuka Kamera Mipi * 4, bisa dipasang menyang kamera IMX415 / OV8858 toko (kombinasi gawan yaiku kamera OV8858)

● Layar sentuhan capacitive: antarmuka layar sentuhan lvds * 1

● Lampu latar LCD: antarmuka lampu LVDs * 1

● Antarmuka daya layar: Antarmuka pilihan voltase LVDs * 1

● usb12.0: Interface Usb hub * 4

● usb3.0: antarmuka otg USB * 1, mode piranti, mode bisa dipilih liwat jumper Cap

● WiFi: Modul WiFi6 onboard, Model: AIC8800d40L

● wadhah kertu TF: Ndhukung kertu SD (TF) kanggo miwiti sistem, nganti 512g
